Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 21 Apr. 2020 19:28
|
Hallo zusammen,
Ich habe mir bei eBay zwei LAWO Flip Dot Anzeigen gekauft und dachte sie laufen direkt über IBIS . Leider musste ich feststellen das sie über Mono Bus laufen. Und jetzt habe ich ein paar Fragen dazu:
1. Was brauche ich noch dazu ? Reicht eine Sicma-Control dafür und brauche ich noch andere Steuerteile dafür?
2. Welche Software brauche ich dafür? Und ich habe gelesen das man auch auf Freitext umstellen kann. Ist das sehr kompliziert?
3. Gibt es noch andere Möglichkeiten die Kästen zu steuern?
Schon mal danke für alle Antworten dazu. Hoffentlich bekomme ich die Anzeige schnell zum laufen ,damit ich sie zu den anderen hängen kann ;-).
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 21 Apr. 2020 20:08
|
Bin zwar kein Mono experte aber versuch das zu beantworten:
1) Entweder Sigma-Control oder ein Steuerrechner aus der Frontanzeige oder ein CU3(mit einen IBIS Master) oder ein CU5. Die CU Rechner brauchen eventuell einen MONO5 <-> MONO10 wandler.
2) TedPlus und eventuell eine anderes Betriebsprogramm. Aufwand hängt von der Master hardware ab. Von "USB Stick rein", bis zu "Finde eine funktionierende 1MB SRAM Karte und ein passendes lesegerät "
3) Ja, es gibt HW von http://vhrsystems.pl/ has den slave Rechner ersetzt und die Anzeigen funktionieren per RS485. Für einige Matrix Typen gibt es auch open source controller.
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 21 Apr. 2020 20:47
|

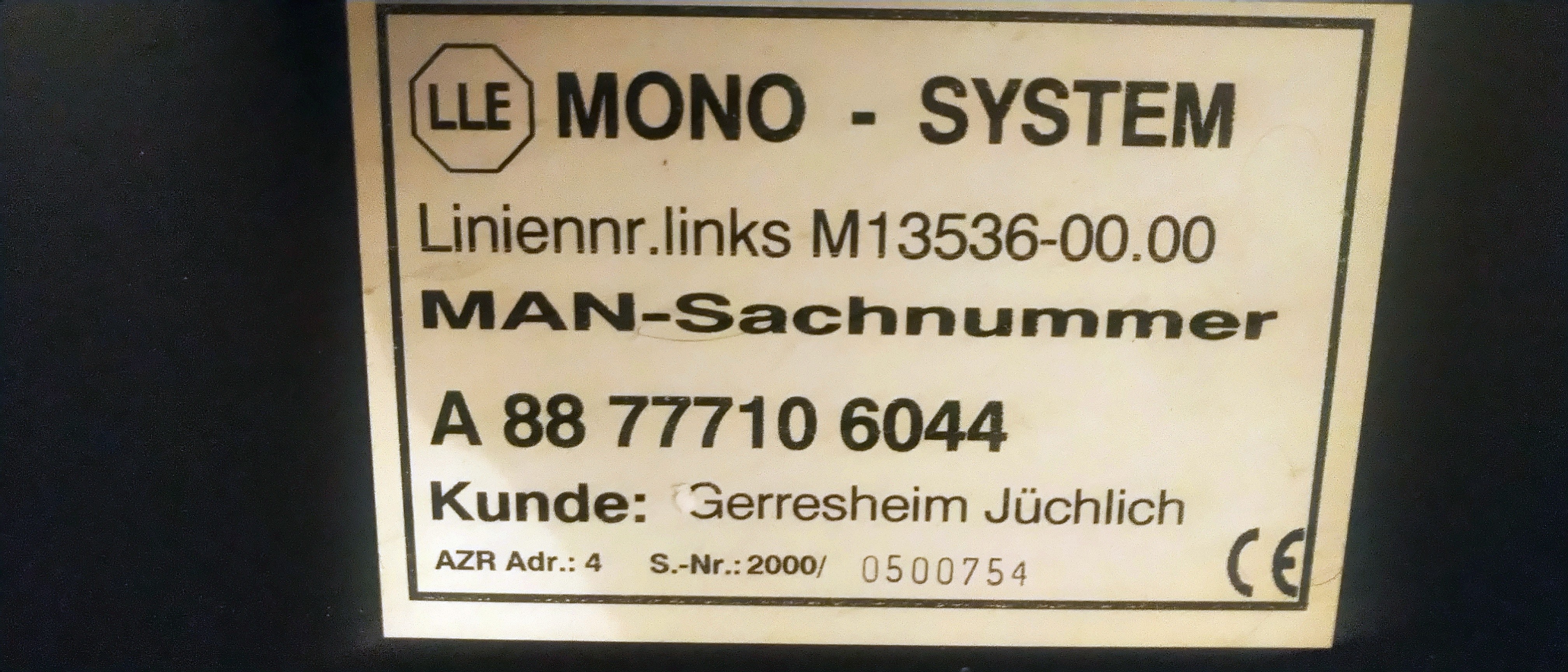

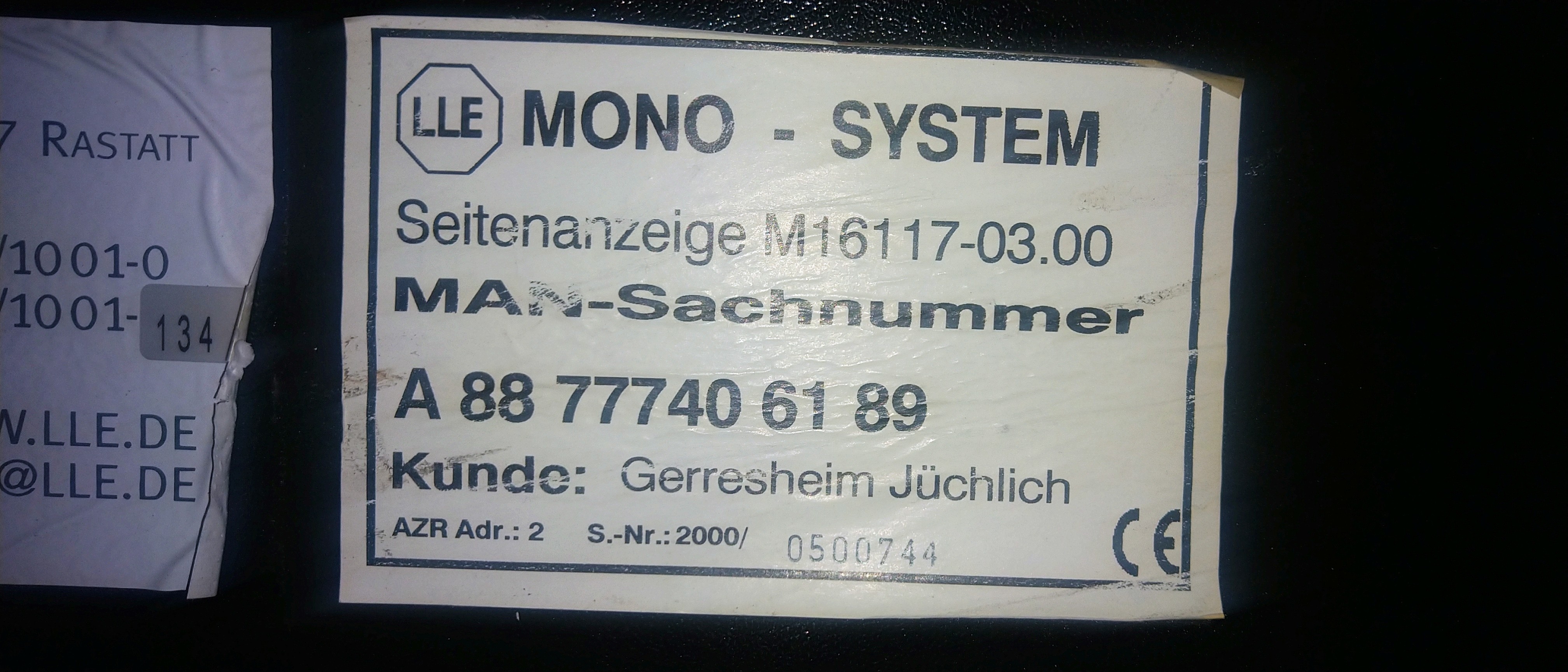

Hier noch die Typenschilder
Und das mit dem VHR System hört sich sehr interessant an. Und es wird vermutlich einfacher sein , als ein sicma control zu finden und es anzupassen.
|
|
| |
Beitragsbewertung:
|
WAH
Bürger
61 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 22 Apr. 2020 17:43
|
Hallo,
um diese Anzeigen in Betrieb nehmen zu können ist in jedem Fall ein Mono-Master erforderlich, der die Schnittstelle zwischen IBIS und MONO herstellt. Dies kann ein Sicma-Control, CU3 (SMART-Master) oder eine Mono-Master-Box sein. In der Frontanzeige sind auch gelegentlich Masterrechner enthalten, du scheinst aber den Bildern nach zu urteilen keine zu haben?
Ob es evtl. Feld-Wald-und-Wiesen-Umbausätze gibt, weiß ich leider nicht.
Am schönste ist übrigens das Sicma-Control. Dieses ist in der Lage ohne großes umprogrammieren sowohl im TEDPlus editierte Ziele, als auch IBIS Telegramme (je nach Betriebsprogramm entweder Klartext oder DS003) abzurufen. Die anderen Kandidaten müssen zum wechsel der Betriebsart immer neu bedatet werden und benötigen einen IBIS-Master, der die Steuerung übernimmt. Ohne diesen ist eine Änderung der Ziele nicht möglich.
Alternativ gibt es auch noch das CU1 und das CU2. Die können aber nur dezentrale Datenhaltung und haben keine IBIS Schnittstelle. Die Bilder müssen in TEDPlus editiert und auf das Steuergerät aufgespielt werden.
Um die jeweiligen Steuereinheiten mit Daten zu versorgen bräuchte es TEDPlus nebst passender CUSTOM.cfg-Datei (für Klartext auch noch die entsprechende .zd-Datei(en) dazu), sowie eine PCMCIA-SRAM-Karte zum Datentransport und ein entsprechendes PC-Laufwerk; intern oder extern ist egal. Je nach Steuergerät und Betriebsmodus braucht man auch noch das entsprechende Betriebsprogramm.
Dann bleibt noch die Frage, ob die Anzeigen evtl. schon mal an den IBIS-Bus angeschlossen worden sind. Eigentlich können die das ab, es KANN allerdings in seltenen Einzelfällen passieren, dass dadurch die Elektronik gegrillt wird und dann hast du da einen Haufen Elektroschrott - Davon gehen wir aber erstmal nicht aus.
Ansonsten viel Erfolg!
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 26 Apr. 2020 16:53
|
Danke für diese Zusammenfassung WAH.
Und ich sage es mal so, vielleicht habe ich den Kasten direkt ans IBIS angeschlossen ,weil ich mit der Bezeichnung "Mono-Bus" nix anfangen konnte und die vier Kabel auch noch die gleichen Farben wie die IBIS Kabel haben.
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 13 May. 2020 18:25
|
Heute kam das Steuerteil für die Lawo an und ich habe gleich getestet.
Ergebnis: Hab die Lawo wohl mit dem IBIS anschließen gegrillt ,es gehen nur noch die Obere und untere Reihe an Dots.
Naja, so kann man auch mal eben 200 verbrennen.......
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 13 May. 2020 18:29
|
Wenn sich überhaupt was dreht dann ist die Elektronik ok.
Es kann sein daß es falsch programmiert ist, zum Beispiel falsche row- oder column- table in custom.cfg hat die gleichen Symptome
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 13 May. 2020 18:34
|
Selbst bei aT Befehl kommt nur das raus
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 13 May. 2020 23:19
|
Sandower:
Selbst bei aT Befehl kommt nur das raus
Sogar beim 802/15 bekommt man sowas wenn die konfiguration falsch ist.
Was für ein Steuerteil wird verwendet?
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 14 May. 2020 06:11
|
Also es soll ein Mono-Master E3007 sein. Ich kenne mich halt 0 mit dem System aus.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 14 May. 2020 11:11
|
Steckt das Flachbandkabel von der Matrix in ST1 (von mir blau markiert)? Alternativ kannst du die Slave-Platinen auch drin lassen und beide Anzeigenteile mit Monobus ansteuern.
Ist der Rechner in der Seitenanzeige eingebaut (Adresse 2 ist fest eingestellt)?
Geändert von puplictraffic am 14.May.2020 11:13
|
|
| |
Beitragsbewertung:
|
BH_1990
Siedler
23 Beiträge
|
|
| |
Beitragsbewertung:
|
Sandower
Siedler
10 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 14 May. 2020 19:22
|
@puplictraffic
Es klappt^^
Wenn ich die Anzeige über den blauen Stecker laufen lasse,geht es.
Über Mono-Bus wollen die Anzeigen nicht, dann lasse ich die Nummeranzeige eben als Nebenprojekt liegen. ;-)
Danke für die Hilfe an alle. Dann kann die Anzeige am WE endlich an die Wand.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 14 May. 2020 20:32
|
Dann sind wahrscheinlich die Slave-Platinen hinüber. Wobei die IBIS-Bus eigentlich locker abkönnen 🤷♂️
|
|
| |
Beitragsbewertung:
|
madmax2000
Siedler
5 Beiträge
|
RE: Frage zur Inbetriebnahme LAWO Mono Bus Flip Dot, 17 Oct. 2025 10:50
|
Schau mal mein Topic hier in diesem Forum ;-)
Link zu Mono Bus Flip Dot
|
|
| |
