ISA-LCD-Frontanzeige, 24 May. 2019 20:08
|
Moin zusammen!
Habe eine ISA-LCD-Frontanzeige erhalten.

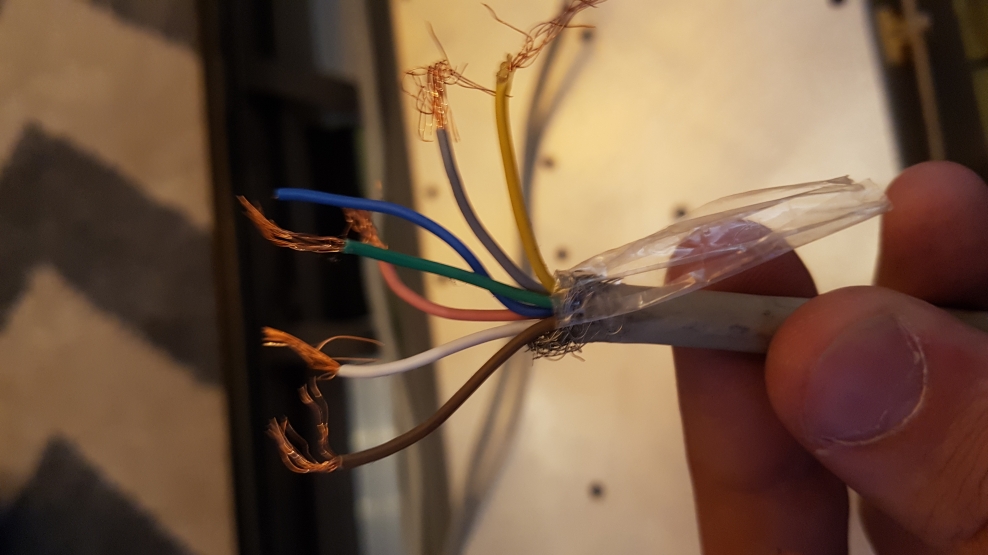

Leider wurden die Stecker so gut wie alle abgeschnitten.
Könnt Ihr mir helfen und sagen, welche Stecker woran gehören? Und was ich daran anschließen muss?
Gruß aus Bremen
Verkehrsmeister
Geändert von Verkehrsmeister am 5.Apr.2023 11:32
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 25 May. 2019 01:18
|
I don‘t know if all ISA LCD signs have the same cabling.

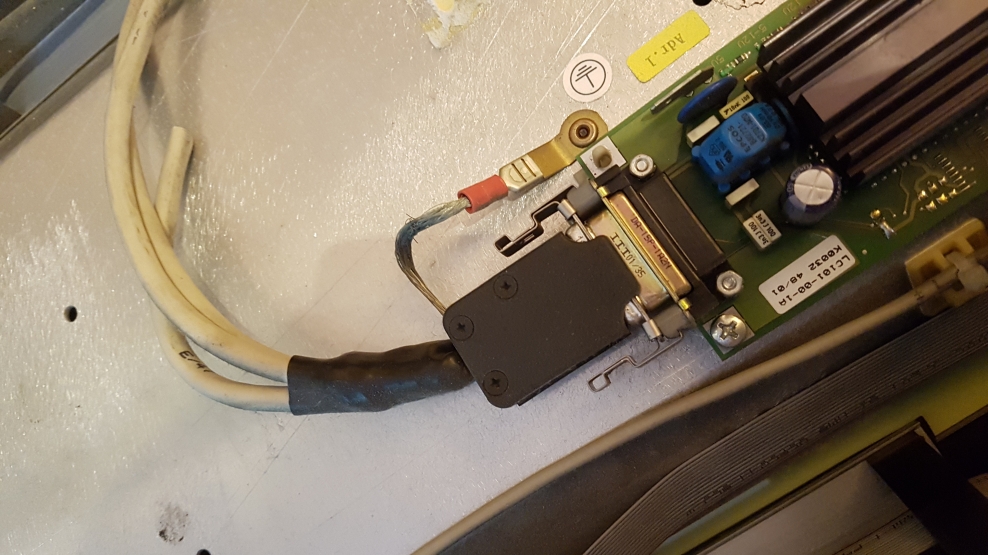

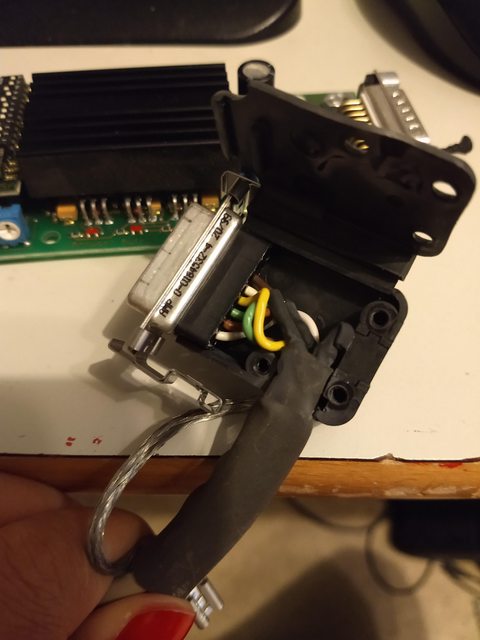

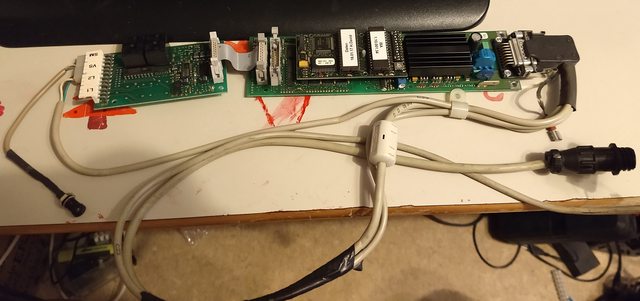

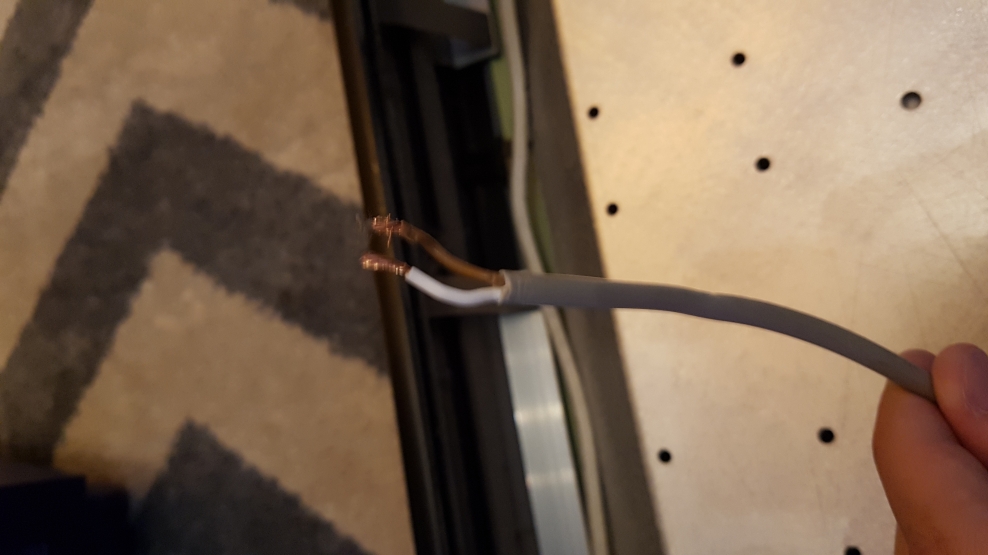

Mine has 3 cables coming from the DB connector, but inside there‘s only IBIS and power (white=24vdc, brown=ground) going to the contoller board, 6 pins used. One cable is IBIS, two are power. One is for power supply to the sign, the other is for chaining to the lighting dim-controller board. Both power cables has 3 wires: white+brown power, green is connected to each other at the DB connector side, but has no pin in the connector. This wire can be connected to ground on the side of the power supply, but was not connected in the bus I got my sign from... so not needed.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 25 May. 2019 18:27
|
Thanks for your help.
I tried a bit more and got this:
 [/URL]
Any idea, what it needs?
Jemand eine Idee, was die Anzeige nun von mir möchte?
Mehr als das macht sie nicht.
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 02:20
|
Which telegrams did you send to it? Already tried Ds3a and Ds21?
It looks weird the rotary switch is set to address 0.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 12:07
|
I tried the telegrams sended by my MAS3 from Bremen.
The sign is also from Bremen, so I hope, they will communicate.
How about the DIP-Switches. Are they correctly set?
3, 4, 5, 11 on? The rest off?
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 12:30
|
Alle ISA-Anzeigen die ich kenne, haben zwei Eproms. Wieso steckt bei deiner Anzeige nur einer?
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 12:36
|
Der Werdegang der Anzeige ist mir leider nicht bekannt.
Das könnte es natürlich sein.
Hast Du eine Idee, wo ich noch so einen Eprom herkriege?
Wahrscheinlich müssen die beiden auch zueinander passen, oder?
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 13:24
|
The second EPROM is not essential. It can contain fonts to replace the build-in ones in the firmware. Or it can contain destination texts to let the sign work with Ds3.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 14:17
|

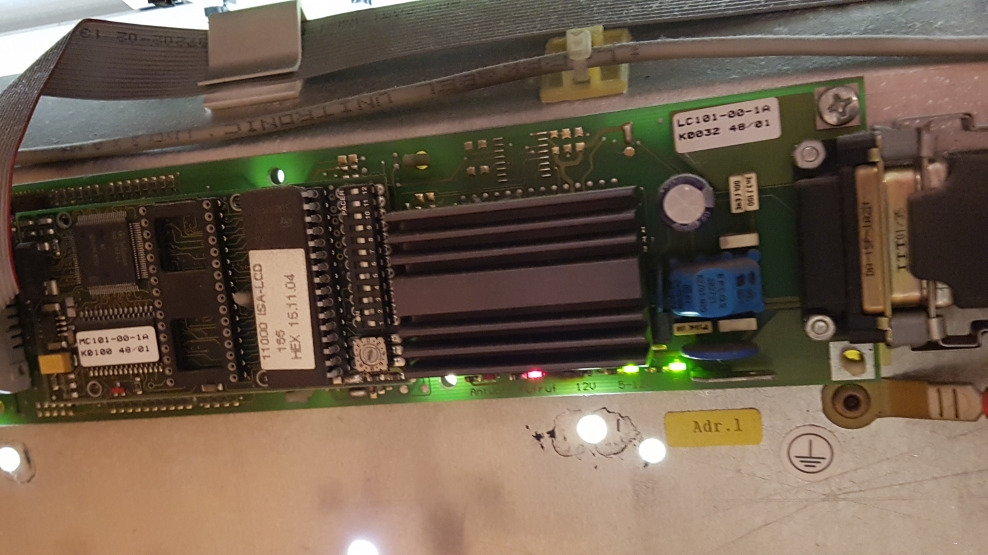

Okay, and the firmware is on the first Eprom (with number 11000 155), right?
Is it normal, that the LED next to the Eprom slot is blinking red?
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 15:54
|
Yes, that one is the firmware. And maybe there‘s another built-in part of the firmware too... on the bottom of the daughterboard is a soldered 29c040 flash. I saw one of these signs not supporting Ds3a/ds21 (only Ds3) and changing the EPROM doesn‘t helped.
It‘s normal the red LED blinks.
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 18:23
|
Dipschalter lautet die Lösung, stell mal alle auf off und dann 2,3,5 auf on das ist der DS3a dann
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 26 May. 2019 20:52
|
Danke! Die Schrift ist schon mal weg.
Wagenbus kommt auch an (Aufruf LED blinkt), aber auf der Anzeige erscheint nichts.
Wir haben DS003a mit Krueger Formatierung (8 Buchstaben). Ist das ein Unterschied?
Der Adressenschalter ist jetzt auf 1.
Noch eine Idee, was noch falsch sein könnte?
Geändert von Verkehrsmeister am 26.May.2019 20:53
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 27 May. 2019 06:18
|
Es muss eigentlich noch der Glastyp eingestellt werden, hab dazu aber Grade die Dipschalter nicht zur hand
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 27 May. 2019 07:43
|
Um andere Fehlermöglichkeiten auszuschließen:
Ist es notwendig, dass hier die grüne LED bei 12V leuchtet?
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 28 May. 2019 00:09
|
Does a line-number Ds001 work?
The 12v LED is on when I switch on my sign. Not sure if it‘s essential... but it‘s connected to the 7812 regulator. I have no schematics of this board so not know where the 12v supply is used for.
On the back of the heatsink are 3 power regulators: a 7805, LM317 and a 7812. The 12v LED is connected to the output of the 7812 via the resistor near the LED... if both the LED and resistor are OK then the 7812 is not outputting 12v...
----
If you have a EPROM writer I can send you the firmware of my sign to test. I think it‘s weird your sign is displaying version number at startp-up. Normally it only does that when DIP 1 is set to on, then it shows version, status of DIP-switches and sign address.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 28 May. 2019 21:45
|
With Dip 2,3,5 the sign is only blank. Also without line number Ds1.
If I switch the dip 11 on, the sign shows "ISA F 110...." as static text.
Maybe the 7812 regulator is demaged. I will try to fix it.
(I want to evaluate any fault of the sign)
It would be great to get your EPROM-config for testing. A friend of me (with an EPROM Writer) could test it in a few weeks.
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 28 May. 2019 23:24
|
I‘ve send you a copy of the EPROMs from my sign in a PM.
It should work with Krueger Ds3a, standard Ds3a zA4 and Ds21 depending on the DIP-switches. It can also work with Ds3 if you put a Krueger text-EPROM in it.
Geändert von Fien1989 am 28.May.2019 23:25
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 29 May. 2019 07:09
|
Thanks a lot!!
I will try it later and give you a response, when I know more. :)
|
|
| |
Beitragsbewertung:
|
HQI-TS
Bürger
88 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 01 Jun. 2019 11:03
|
Moin,
Habt ihr die Anzeige inzwischen zum leben erwecken können ?
Ich hätte noch einen kompletten Anzeigerechner, für DS021T
Gruß Tobi.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 04 Jun. 2019 19:46
|
Leider nein, habe aber noch nicht weiter probieren können.
Auf Dein Angebot komme ich gerne zurück. Würde gerne erstmal testen, ob der eingebaute Rechner mit dem Bremer DS003a noch funktioniert.
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 15 Jun. 2020 16:29
|
Hallo zusammen,
nach langer Zeit melde ich mich mal zurück.
Die Bremer Anzeige mit EPROM 1.10.001.55 habe ich leider noch immer nicht zum Laufen gekriegt.
Dafür habe ich aber eine Bremerhavener ISA mir ergattern können, die auch funktioniert.
Nun habe ich mir gedacht - EPROM aus Bremer Anzeige (155) in die Bremerhavener Anzeige (mit ehemals 2 EPROMS).
Funktioniert auch, leider werden Schrift und Sonderzeichen nicht so dargestellt, wie ich das von einer Bremer Anzeige erwartet habe.
Hat noch jemand eine Idee?
Mit DIP Schalter 9 gabs wieder andere Sonderzeichen, mit DIP Schalter 5 wurden auch Kleinbuchstaben dargestellt.
Aber sieht leider nicht wie in Bremen aus.
Dass nur ein EPROM verbaut ist, wurde mir durch die Funkwerkstatt bestätigt. Das war so.
Ein Todesurteil für diese Idee ist vermutlich auch die unterschiedliche Größe der Displays, oder?
Die Bremer hat 16x130, die Bremerhavener 26x180 Pixel.
*verwirrt*
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 17 Jun. 2020 01:19
|
The fonts for a 16-high and 26-high sign are different. But so far I know ISA auto-detect the sign-size together with the DIP-settings selecting the glass-type. It will use the correct fonts for it automatically.
Maybe what you want was a custom font-set which is not available now.
Geändert von Fien1989 am 17.Jun.2020 1:22
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 19 Jun. 2020 06:56
|
Thanks a lot!
Then I think, my options are
1. to get the 16-high sign running or
2. to get another 16-high sign
|
|
| |
Beitragsbewertung:
|
Verkehrsmeister
Bürger
79 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 02 Apr. 2023 00:50
|
Moin zusammen!
Ich melde mich nochmal wieder und habe erneut das Projekt ins Auge gefasst, die Bremer ISA-LCD-Anzeige (16x130) zum Laufen zu kriegen.
Leider zeigt sie weiterhin nichts Sinnvolles an.
Die Dip-Schalter habe ich gefühlt alle durch.
Erhalten habe ich sie mit 3,4,5,11 an.
11 macht den Text "ISA F 110 ..."
Auch 2,3,5 (wie von Wittener vorgeschlagen) bringt keine Änderung.
Zu den LEDs hinten:
5V, 5-12V und 12V leuchten grün, Aufruf blinkt Rot, wenn Wagenbus angeschlossen. Antwort bleibt dunkel
Hat jemand noch eine Idee? Glastyp über den DIP-Schalter?
Über Wagenbus kommt ein DS003a mit Krueger Formatierung. Alle anderen Anzeigen hier reagieren darauf, diese Anzeige wird es früher sicher auch getan haben.
Auch DS001 stellt keine Liniennummer dar.
Mir bereiten sonst noch die Kabel, die Fines Anzeige und meine Anzeige aus Bremerhaven nicht haben, Sorgen...

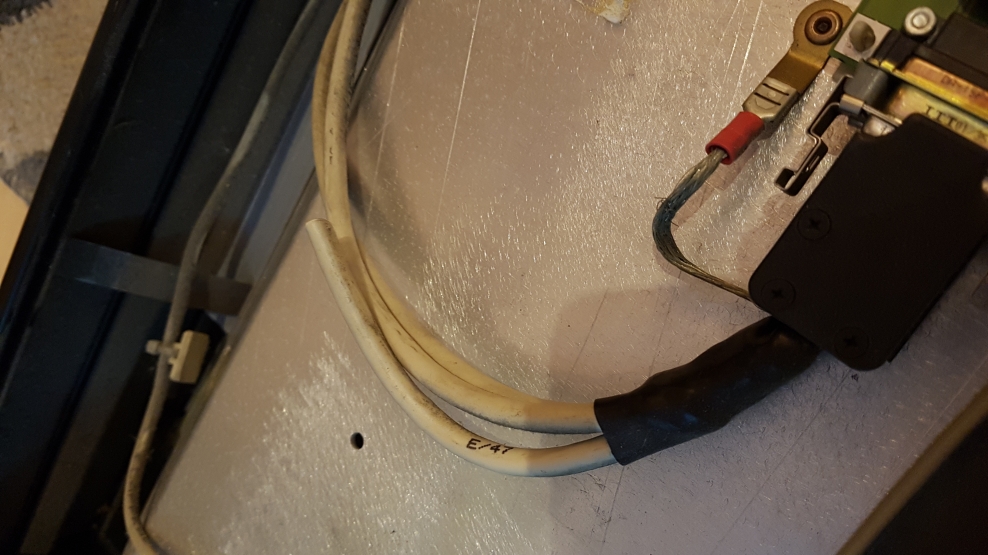

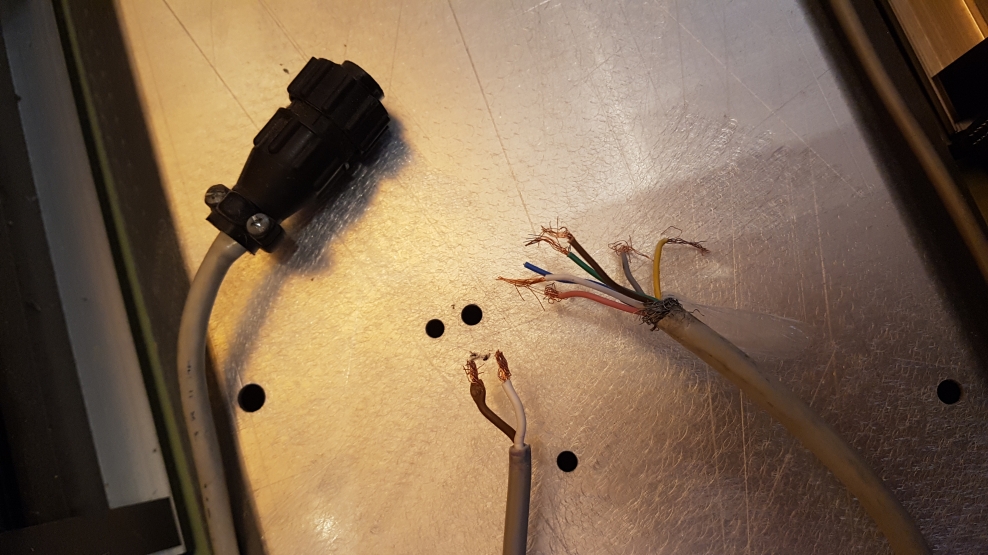

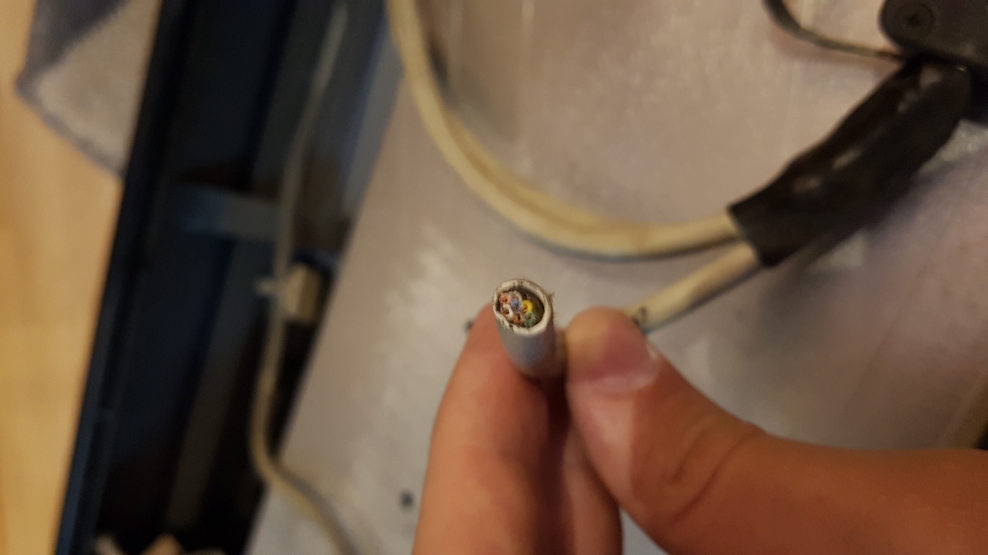

Braun, Grün, Gelb, Weiss, Blau. Hatten wohl mal einen Stecker drauf, der nun nicht mehr vorhanden ist, aber was erwartet die Anzeige darauf? Wagenbus ist über das andere Kabel.
Nochmal zwei Fotos:
ibb.co/7Gx2ZSg
ibb.co/LZTmwR2
Freue mich, falls doch noch jemand helfen kann.
Gruß vom Verkehrsmeister
Geändert von Verkehrsmeister am 2.Apr.2023 2:11
|
|
| |
Beitragsbewertung:
|
HQI-TS
Bürger
88 Beiträge
|
RE: ISA-LCD-Frontanzeige anschließen, 02 Apr. 2023 11:54
|
Der 15 Polige Stecker der Steuerplatine:
Pin 9 WBSD (IBIS Weiss)
Pin 10 WBMS (IBIS Braun)
Pin 11 WBME (IBIS Grün)
Pin 12 WBED (IBIS Gelb)
Pin 13 Stromversorgung +24Volt
Pin 14 Stromversotgung Masse
Die Dipschalter:
2 On 4 On 8 On alle weiteren auf Off dan sollte sie mit DS021T Funktionieren.
und Adresse zuweisen mit dem Drehschalter.
Hintergrundbeleuchtung:
Die kleine Steuerplattene für die EVGs der Hintergrundbeleuchtung an den Stecker VS die Stromversorgung anschliesen der obersste pin ist +24V der mitlere Pin ist Minus. den unteren Pin kannst du freilassen.
Geändert von HQI-TS am 2.Apr.2023 11:58
|
|
| |
