Ansteuerung einer Anzeige funktioniert nicht richtig, 23 Mar. 2019 23:43
|
Hallo zusammen!
Ich hatte vor kurzem mich mit der Idee beschäftigt, IBIS Anzeigen im Bus mittels Laptop/PC anzusteuern um beliebeige Texte darzustellen.
Nach kurzer Suche bin ich dort (https://forum.dmxcontrol-projects.org/index.php?thread/6540-hilfe-bei-schaltung-offtopic/) auf den einfachen Schnittstellenwandler gestossen, habe den auch so zusammengelötet.
Die ersten Tests mit einer Linienanzeige waren auch erfolgreich. Beim testen mit einer (Seiten-)Anzeige allerdings, konnte ich zwar die Liniennummer ohne weiteres ändern, aber es will mir nicht gelingen, den Zieltext darzustellen. Entweder wird garkein Text dargestellt, oder wie auf dem Bild irgendwas sinnloses.
Die Anzeige selbst funktioniert, bei Anschluss im Bus bzw. eines seperatem IBIS Steuergeräts, funktioniert sie.
Ich hatte im IBIS Utility auch versucht, den Datensatz für den Zieltext zu ändern, allerdings ohne Erfolg.
Nun bin ich etwas ratlos und hoffe auf eure Hilfe.
Liegts an der einfachen Schaltung, möglicherweise ist dort etwas falsch, oder doch an irgendetwas anderem?
|
|
| |
Beitragsbewertung:
|
Thijs van de Bles
Gelehrter
120 Beiträge
|
RE: Ansteuerung einer Anzeige funktioniert nicht richtig, 24 Mar. 2019 21:45
|
Ihre Schaltung scheint gut zu funktionieren, da die Zeilennummer angezeigt wird. Textlich gibt es mehr als 1000 verschiedene Dialekte, um Text über IBIS zu senden. Ja, Sie können mit den verschiedenen DS003a-Dialekten spielen, aber die Anzeige könnte auch auf einen Dialekt reagieren, der in IBIS-Utillity überhaupt nicht vorhanden ist. Funktioniert diese Anzeige direkt auf IBIS oder befindet sich eine Steuereinheit dazwischen? Zum Beispiel eine CU4 / 5/8 oder so etwas? Sie können selbst neue Software laden, von der Sie wissen, auf welchen Dialekt das Display reagiert. Oder Sie bauen eine Schaltung auf, mit der Sie IBIS empfangen können, und lesen aus, was der IBIS-Master im Fahrzeug sendet.
|
|
| |
Beitragsbewertung:
|
Chiefje
Bürger
60 Beiträge
|
RE: Ansteuerung einer Anzeige funktioniert nicht richtig, 25 Mar. 2019 08:55
|
Das hört sich für mich als Laien irgendwie kompliziert an...Da ich die Anzeigen ja nur kurzzeitig im Bus ansteuern wollte , fällt eine Umprogrammierung ja auch aus.
Im Bus selbst hängt als Master ein Atron AFR 4, dieser steuert dann die Anzeigen direkt an.

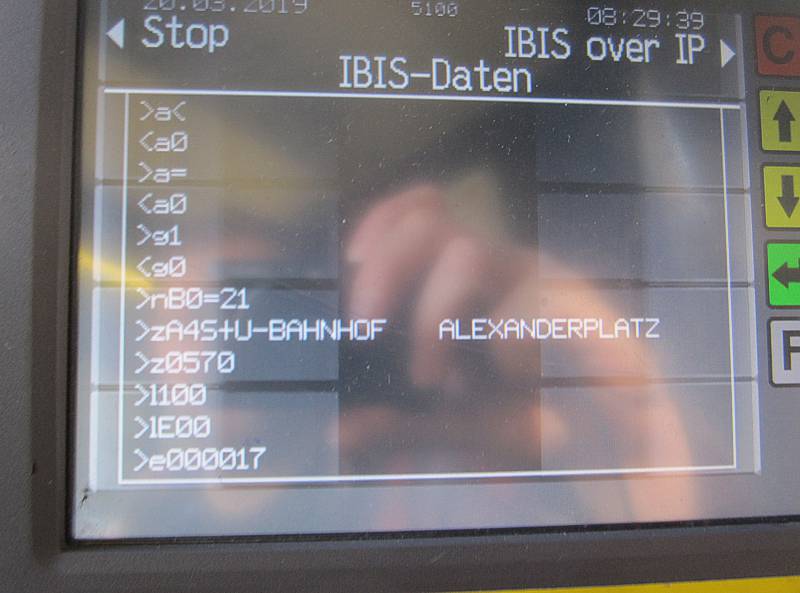

Ich kann mir im Atronmenü auch die Telegramme anzeigen lassen, die er auf den IBIS-Bus schickt
Meine Idee war ja, den Atron abzuklemmen, den PC /Schnittstellenwandler an den IBIS-Bus zu klemmen um damit die Anzeigen im Fahrzeug anzusteuern. Wenn dieses, so wie es aussieht, mit dem IBIS-Utility nicht funktioniert, habe ich wohl Pech gehabt. Ausser es gibt noch eine andere preisgünstige Alternative ?
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Ansteuerung einer Anzeige funktioniert nicht richtig, 25 Mar. 2019 10:20
|
Deine Anzeige möchte nur Großbuchstaben , dann sollte das klappen
|
|
| |
Beitragsbewertung:
|
Chiefje
Bürger
60 Beiträge
|
RE: Ansteuerung einer Anzeige funktioniert nicht richtig, 25 Mar. 2019 23:05
|

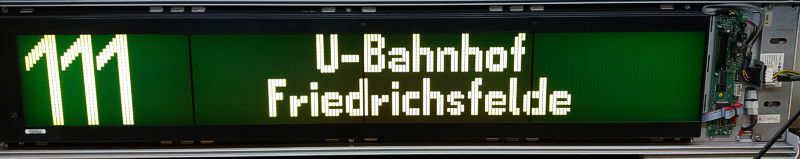

So, heute nochmal Zeit genommen zum Testen, vermutlich liegt das Problem darin, das die seperate Anzeige auf Adresse 2 eingestellt ist. Nach einigen hin und Her und einer Anzeige mit Adresse 1 ging es dann doch und ich konnte die Anzeigen schildern.
Danke trotzdem fürs Kopfzerbrechen
|
|
| |
