LED Innenanzeigen nova-matic, 02 Jul. 2018 10:49
|
Moin Moin,

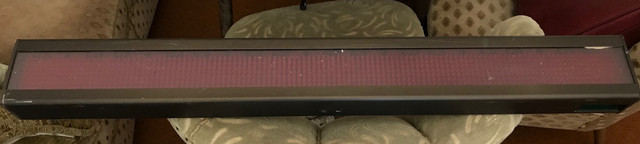

habe hier zwei LED-Innenanzeigen von der Fa. nova-matic electronic.
Sie sollten eigentlich via IBIS (DS009) angesteuert werden, wofür die aber scheinbar nicht geeignet zu sein scheinen. (Habe die Anzeigen auf gut Glück gekauft)
Kann jemand was dazu sagen, oder hat vielleicht Interesse daran? Wenn ich sie nicht benutzen kann, würde ich sie zum Selbstkostenpreis raushauen.
Vielen Dank im Voraus!
Geändert von WAH am 2.Jul.2018 11:18
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 10:54
|
Schaut aus wie meine LAWO(?) aus Salzburg.
Forum link
Die geht mit DS009
|
|
| |
Beitragsbewertung:
|
WAH
Bürger
61 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 11:31
|
Moin,
danke für die schnelle Reaktion.
Die Lawos kenne ich (Hatte auch mal eine exÜstra). Die war von den Anschlüssen her aber eindeutig wegen der Farbcodierung der Leitungen im Innern.

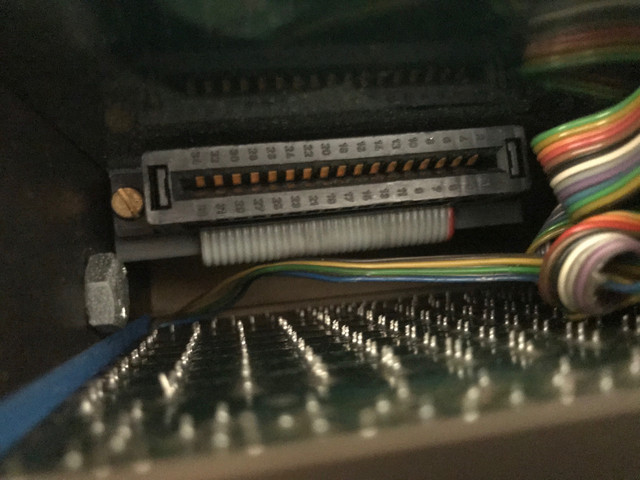

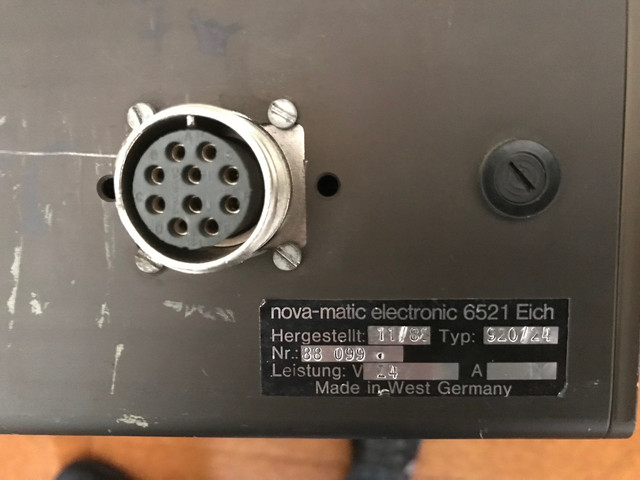

Bei diesen habe ich das Problem, dass die Datenleitung am Stecker dieses Regenbogen-Flachbandkabel ist, welches nicht die üblichen IBIS-Farben bietet, bzw. diese teilweise nicht aufgelegt sind. Ich vermute wegen dem Steckplatz, der von aussen zugänglich ist, dass diese Anzeigen eine eigene Datenhaltung hatten.
Es wäre super, wenn mir jemand sagen könnte, wie der Stecker verdrahtet war, bzw. wie das Funktionsprinzip dieser Anzeigen ist. Ich steh‘ halt gerade ein bisschen auf dem Kabel...
Leider scheint es den Hersteller oder eine Nachfolgegesellschaft nicht mehr zu geben...

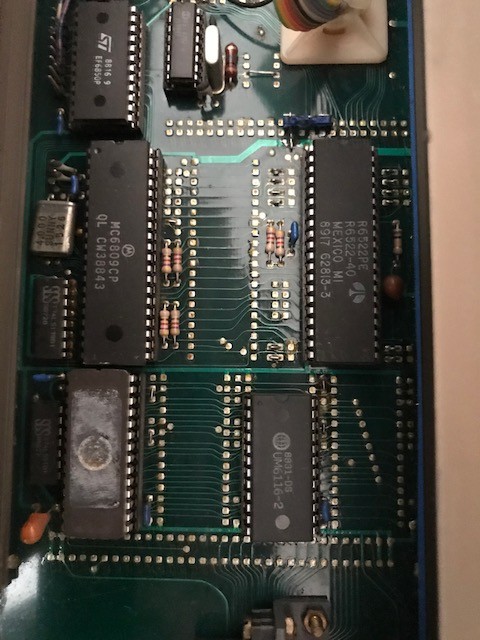

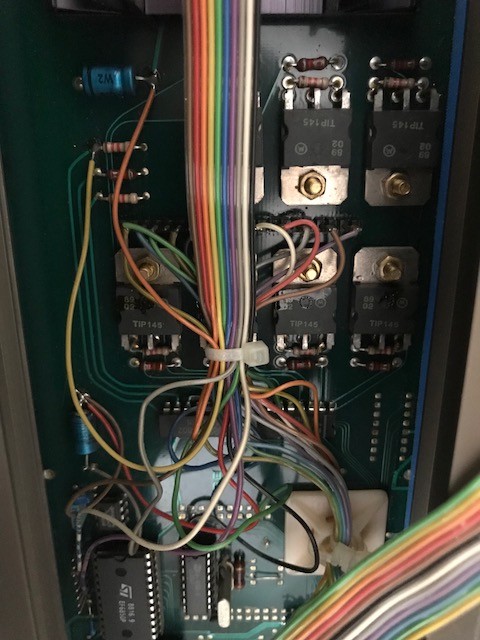

So sieht das Innenleben aus. kommt der Lawo wirklich wahnsinnig ähnlich. Könnte man da evtl. die Belegung ableiten? Hast du Bilder von deinem Anschluss?
Wenn mir die Anzeige abraucht wäre es auch egal. Hab ja nix zu verlieren.
Geändert von WAH am 2.Jul.2018 12:01
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 11:52
|
Da jetzt auch das erste Bild bei mir geladen ist, kann ich sagen das Ich auch so eine Anzeige rumliegen habe(sollte diese auf Ibis Stecker umbauen). Intern sind diese Baugleich(selbe Haupplatine) mit der LAWO(?)
Schaue mir die am Wochenende genauer an
Geändert von MagnusMagus am 2.Jul.2018 11:52
|
|
| |
Beitragsbewertung:
|
WAH
Bürger
61 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 12:02
|
Das wäre super!
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 13:39
|

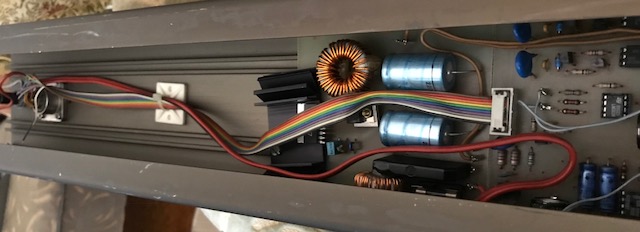

Lade doch mal bitte mehr Bilder vom Innenleben hoch. Die ersten Lawo-Anzeigen (bis etwa 1995) sahen von der Stromversorgung her alle so aus.
Am Flachbandkabel war dann IBIS, Wagenhält und ggf. Codierung
|
|
| |
Beitragsbewertung:
|
WAH
Bürger
61 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 15:12
|
Moin,
das wäre großartig, wenn diese Anzeigen auch mit IBIS zu betreiben wären!

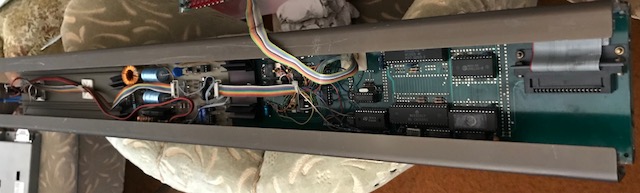

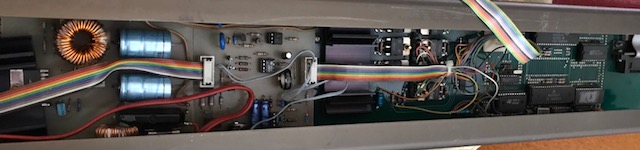

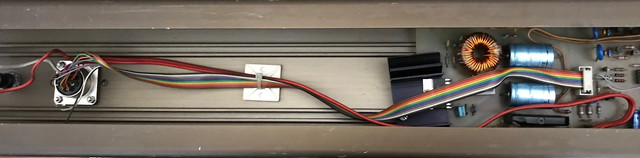

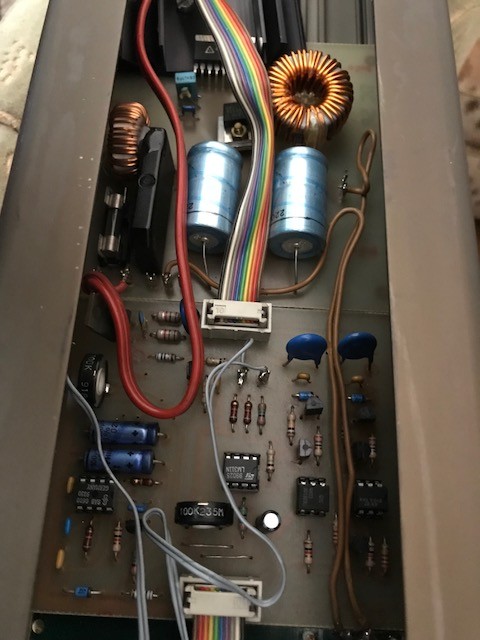

Habe mal ein paar Bilder gemacht. Wenn doch was bestimmtes erforderlich ist, einfach melden.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 19:10
|
Ja, ist tatsächlich identisch. Da muss ich glatt mal gucken ...
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: LED Innenanzeigen nova-matic, 02 Jul. 2018 19:27
|

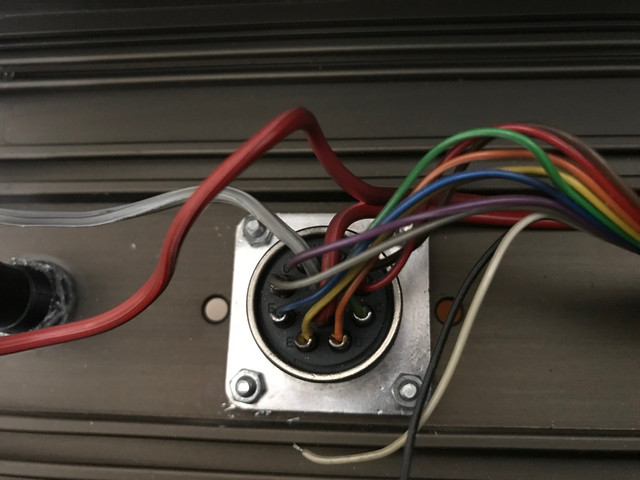

Probier mal am Rundstecker...
Grün = WBEM
Blau = WBED
Braun = WBSD
Rot = WBSM
Orange = Wagenhält minus
Gelb = Wagenhält plus
Weiß, grau, schwarz, lila sind bei Lawo nicht belegt.
|
|
| |
Beitragsbewertung:
|
WAH
Bürger
61 Beiträge
|
|
RE: LED Innenanzeigen nova-matic, 03 Jul. 2018 11:14
|
|
Volltreffer!
Danke publictraffic! Deine Belegung haut voll hin, außer dass +/- bei Wagen hält vertauscht sind...
Beide Anzeigen funktionieren mit IBIS Utility und DS009 auf 20 Zeichen.
Und da liegt leider der Hase im Pfeffer... Ich brauche eine Anzeige, die unterschiedlich lange Telegramme verarbeiten kann. Diese können nur 20-stellige Telegramme verarbeiten (unabhängig vom tatsächlichen Inhalt).
Mit unserem Drucker haut das aber nicht hin, der sendet die Telegramme in unterschiedlichen Längen nach Bedarf...
Braucht jemand zufällig Haltestellenanzeigen..?
|
|
| |
