Thijs van de Bles
Gelehrter
120 Beiträge
|
IBIS master empfangen, 16 Nov. 2016 21:04
|
Hallo alle,
Ich versuche, einen IBIS-master zu empfangen.
Ik brauche eine zenerdiode von 5,6 volt.
IBIS-Master-Signal geht durch einen Widerstand von 560 Ohm auf einen max232. Die Zener-Diode ist zwischen dem MAX232 und Masse gelegt.
Jedoch wird der Widerstand sehr heiß. Und die Spannung des IBIS-Master fällt 19 bis 11 Volt.
Andere IBIS-Geräte im Sternnetz fallen, mar meine eigentlichen Empfänger Daten empfängt.
Wenn ich einen größeren Widerstand zu machen als die Spannung des IBIS-Bus wieder steigt, machen die Displays wieder, aber keine Daten mehr in meiner Schaltung zu bekommen.
Jemand bekommt einen guten IBIS-Master-Design?
Ich mag von Ihnen zu hören
Mit freundlichen Grüßen,
Thijs
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: IBIS master empfangen, 16 Nov. 2016 21:28
|
Baue nur die Empfangsschaltung und schmeiße alles rechst der "D6" raus... Also Optokoppler + Zenner+Widerstande der ls240 ic ist optional
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Thijs van de Bles
Gelehrter
120 Beiträge
|
RE: IBIS master empfangen, 20 Nov. 2016 19:22
|
Vielen dank.

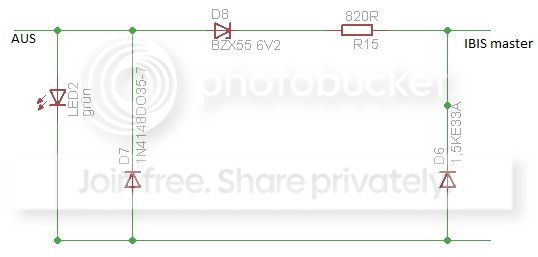

Ich habe die nächste schaltung hergestellt:
Es klapt! Aber die wiederstande habe ich 180 ohm gemacht. Die wiederstände ist zu heis (50-60 celcius), morgen verwende ich einem 1 watt exemplar.
Geändert von Thijs van de Bles am 20.Nov.2016 19:24
|
|
| |
