BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 01 Mar. 2016 19:11
|
Guten Abend allerseits,

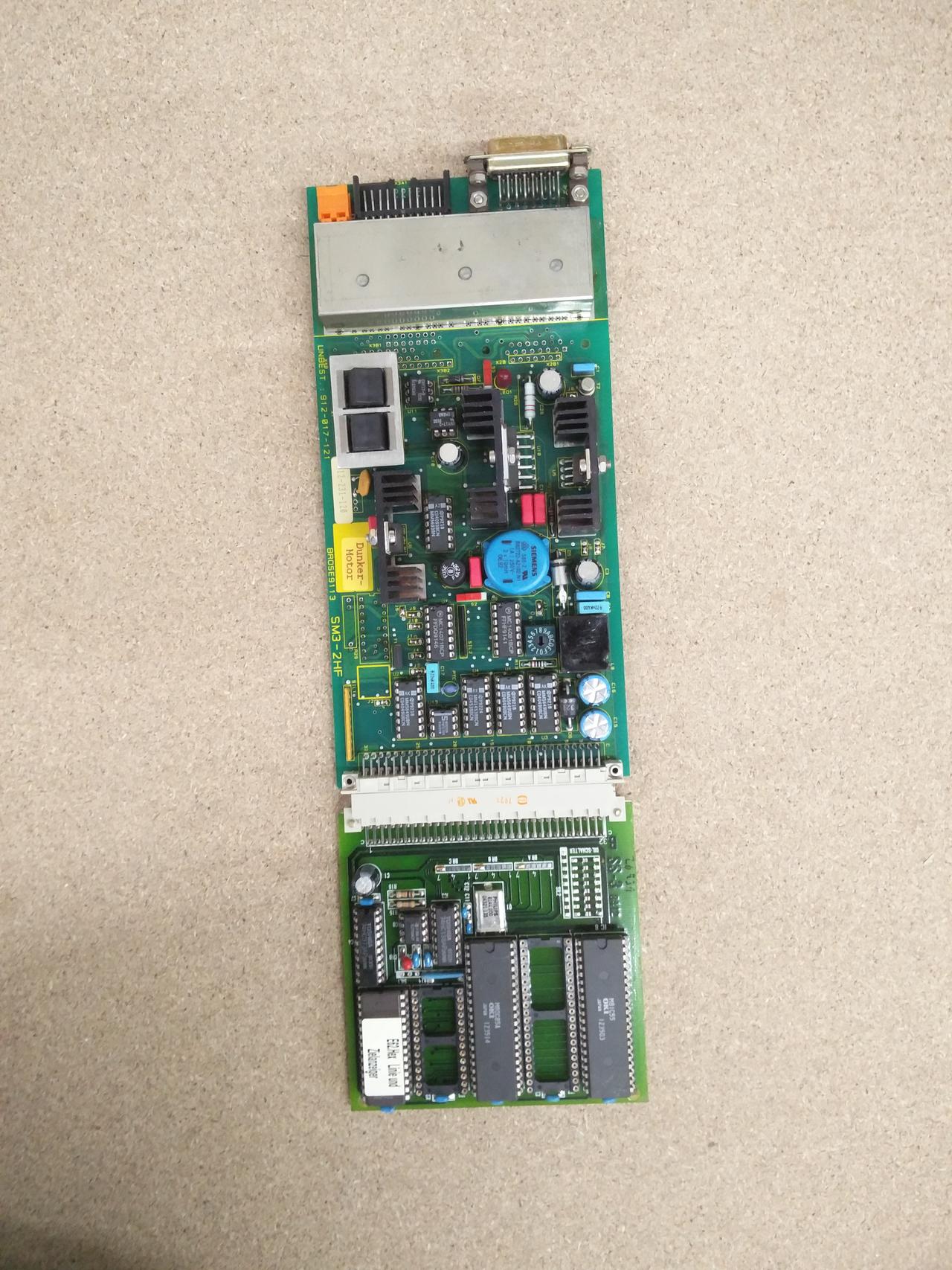

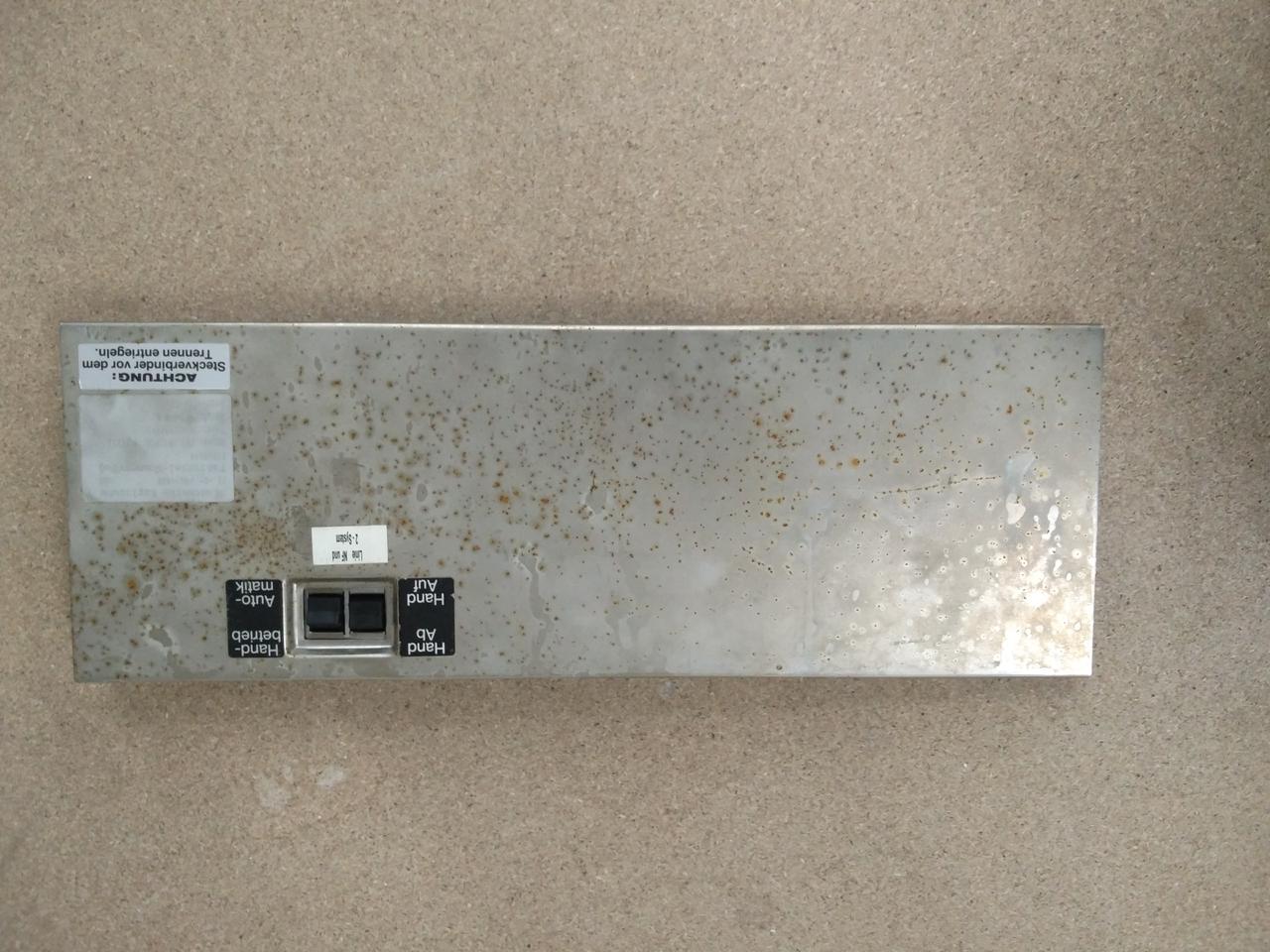

Ich habe mir heute einen Linienfilm der VBK Karlsruhe gekauft. Es gibt auf der Rückseite zwei baugleiche Steuergeräte. Diese sind sogenannte "BROSE9113 SM3-2HF". An diese ist ein "BROSE SS-3" angeschlossen. Ein EPROM ist vorhanden. Durch die VBK erfuhr ich, dass die Geräte mit 24 Volt Gleichstrom bei 5-7 Ampere versorgt werden müssen. Allerdings wurde mir die Steckerbelegung der 15-pin SUB-D-Steckverbinder nicht genannt. Weiß hier zufällig jemand, wie diese Steckerbelegung ist? :)
LG,
Jan
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 02 Mar. 2016 18:29
|
WBSD = Pin 9
WBSM = Pin 10
WBEM = Pin 12
WBED = Pin 11
GND = Pin 8 und Pin 15 (gebrückt)
+24V = Pin 7 und Pin 14 (gebrückt)
Aufzeichnung aus alten Schulungsunterlagen, Keine Gewähr!
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 07:30
|
Der Rechner wurde extern Adressiert, also mit Adressbrücken im Stecker.
|
|
| |
Beitragsbewertung:
|
adv_taco
Siedler
5 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 12:50
|
Brose-Matrix:
WBSD = Pin 9
WBSM = Pin 10
WBEM = Pin 12
WBED = Pin 11
GND = Pin 8 und Pin 15 (gebrückt)
+24V = Pin 7 und Pin 14 (gebrückt)
Aufzeichnung aus alten Schulungsunterlagen, Keine Gewähr!
Ich habe auf dem PCB mal nachgeschaut, ich gehe nicht davon aus, dass es diese Pins sind. Diese haben nur sehr dünne Traces. Ich denke nicht, dass da 24 Volt fließen.
Trotzdem vielen Dank!
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 13:00
|
Dann mach doch bitte mal ein Bild von der Lötseite..
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 14:55
|
Der 15pol. Anschluss für die Rollbandcontroller ist hier so:
1 braun
2 weiß
3 grün
4 gelb
6 GND
7 24V+
weitere Pins sind für externe Adressierung.
An den orangenen kommt die Spannung für die Motoren und der flache schwarze Anschluss ist für den Abtaster.
|
|
| |
Beitragsbewertung:
|
adv_taco
Siedler
5 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 14:58
|
Vielen Dank für die vielen Antworten!
Ich werde später einmal ausprobieren!
Dann kann ich auch ein Bild von der Lötseite senden.
LG, Jan
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 15:27
|
Ups, hab nochmal geschaut. Da steht: für SA535.., nicht Rollband. Wer lesen kann ist klar im Vorteil ;-)
|
|
| |
Beitragsbewertung:
|
adv_taco
Siedler
5 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 17:43
|
Nach einigem Nachmessen kam ich zur Erkenntnis, dass Pins 12 und 13 gebrückt GND sowie Pins 14 und 15 gebrückt +24 sind. Jetzt bleibt nur die Frage welche Leitungen für IBIS genutzt werden.
Geändert von adv_taco am 3.Mar.2016 17:46
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: BROSE Linienfilm der VBK Karlsruhe - Steckerbelegung, 03 Mar. 2016 18:02
|
Also laut Serviceunterlagen
1 braun
2 weiß
3 grün
10 gelb
12 & 13 GND
14 & 15 +24V
Wie ich oben geschrieben habe ist es allerdings tatsächlich bei einem SM3 verdrahtet. :O
Geändert von puplictraffic am 3.Mar.2016 18:03
|
|
| |
