Anschlussbelegung für BROSE SA 535-4 gesucht, 27 Jan. 2016 13:37

Hey,
ich bin auf der Suche nach der Anschlussbelegung des 15poligen und 9poligen D-Sub Steckers auf dem BROSE SA 535-4 - Rechner. Beide sind mittels Flachbandkabel zu einem 18poligen Weidmüller RSV 1.6-Steckverbinder angeschlossen. Eingebaut ist dieser in einer BROSE Venus 2-Anlage.

Beitragsbewertung:

Zugbusmodul

Gelehrter
103 Beiträge

RE: Anschlussbelegung für BROSE SA 535-4 gesucht, 28 Jan. 2016 17:37

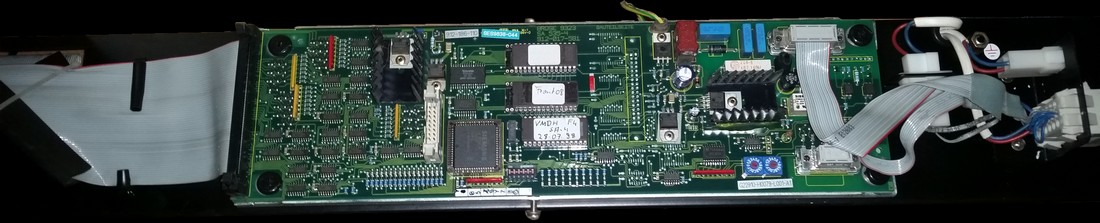

Anbei noch ein Foto des Anzeigerechners:

Mir würde die Belegung von WBSD und WBSM für den ersten Test ausreichen.

Die Belegung der Spannungsversorgung auf dem 15pol-Stecker habe ich bereits:
7&14 = +24V
8&15 = 0V

Beitragsbewertung:

puplictraffic

Senator
782 Beiträge

RE: Anschlussbelegung für BROSE SA 535-4 gesucht, 28 Jan. 2016 19:36

Der 15pol. Anschluss für SS4 ist hier so:

1 braun
2 weiß
3 grün
4 gelb

6 GND
7 24V+

weitere Pins sind für externe Adressierung.

Geändert von puplictraffic am 28.Jan.2016 19:43

Beitragsbewertung:

Zugbusmodul

Gelehrter
103 Beiträge

RE: Anschlussbelegung für BROSE SA 535-4 gesucht, 28 Jan. 2016 20:03

Die Belegung scheint nicht zu dem Rechner zu passen. Pin 6 ist nicht angebunden und führt nicht zu Masse.

Edit:
In dieser Beschreibung ist der SS-4-Rechner beschrieben. Die Belegung passt aber nicht zum SA 535:
http://docslide.de/documents/schulungges.html

Geändert von Zugbusmodul am 28.Jan.2016 20:19

Beitragsbewertung:

Zugbusmodul

Gelehrter
103 Beiträge

RE: Anschlussbelegung für BROSE SA 535-4 gesucht, 30 Jan. 2016 14:16

Inzwischen habe ich nun selbst versucht die Belegung der Stecker durchzumessen:

15pol-Stecker:
+24V = 7&14
0V = 8&15

WBSD = 9
WBSM = 10
WBED = 11
WBEM = 12

9pol-Stecker (für externe Adress-Kodierung):
Common = 5
2^0 = 3
2^1 = 7
2^2 = 2
2^3 = 6
Die Kodierung kann auch über den Drehschalter auf der Rechner-Platine vorgenommen werden.

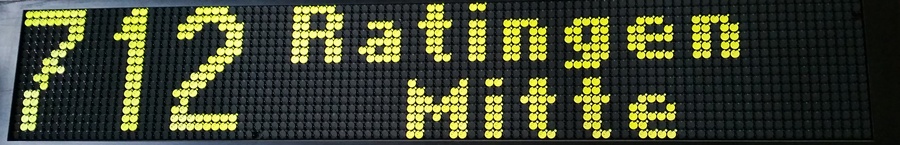

Anbei noch ein Foto der Anzeige. Veränderungen am Daten-EPROM konnte ich bereits mittels Hex-Editor vornehmen.

Beitragsbewertung:

fokgyem-budapest

Bürger
89 Beiträge

RE: Anschlussbelegung für BROSE SA 535-4 gesucht, 31 Jan. 2016 11:12

Dies ist ein Brose Venus? Du hast Glück :)
