LAWO Matrix mit AZR 802/15 , 12 Jan. 2016 10:31
|
Hallo,
Ich habe mir aus Neugier eine Dot Matrix Anzeige geholt.
Nachdem ich im Forum einiges durchsucht habe, weiß ich schonmal, dass ich den Akku heute Abend direkt auslöten muss.
Betriebsprogramm: LLE-AZ-PROGRAMM AZR10E
(256k) 27.06.96
Im Textool Sockel (grün) steckt ein 128K x8 SRAM.
Auf dem Gehäuse steht Seite rechts und ID2.
Jetzt mal ein paar Fragen:
- Was unterstützt das Betriebsprogramm?
--> Test via Ibis Utility
- Was für Optionen gibt es ggf. durch Upgrade?
- Schaltplan oder Anleitung für das Board?
Was ich soweit verstehe oder glaube zu verstehen:
Rote Taste RESET
Grüne Taste Akkutest?
gelbe/schwarze Taste --> Matrixtest
Wenn ich das Board mit Spannung versehe, wird der Displaytest erfolgreich durchgeführt (gelb / schwarz) und anschließend bleibts dunkel. Die gelbe LED leuchtet ein paar Sekunden. Bedeutet glaube ich, dass im Speicher der letzte Anzeigetext gelesen wird.
Der Drehcodierschalter ist wahrscheinlich für die ID zuständig. Steht bei mir auf 2.
Insgesamt eine sehr schöne Platine. Sehr viel gesockelt und teilweise beschriftet. Ist ja auch schon ein paar Jahre alt ;-)
Viele Grüße aus Köln
Stephan
Geändert von Stephan-CGN am 17.Jan.2016 20:12
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 10:57
|
Hallo,
Die AZR10E ist ein TED800 Program, um die Zieldaten mid TedPlus zu erstellen muss man die AZR12C Version auf die EPROM aufspielen.
Die AZR12C kann ds001 und ds003 interpretieren.
Es gibt auch eine Freitext Firmware, die ist aber nur für bestimmte Matrixgroßen geeignet.
Also um was interesantes zu machen brauchen Sie folgendes:
1) AZR12C oder Freitext
2) TedPlus
3) EPROM Programmiergerät und zwei 27c256 (oder w27c512, die können ohne einen UV Löschgerät überschrieben werden).
4) Schnittstellenwandler (USB/Serial -> IBIS) oder ein IBIS Master der DS001 und DS003 kann (oder DS009/DS021(bin mir da nicht sicher) mit Freitext)
Die TedPlus Programmierung und die EPROMS können Sie wahrscheinlich von anderen Forum Mitgliedern bekommen.
Für den Schnittstellenwandler gibt es mehrere Themen, entweder selber bauen(sehr einfachen bis 15 EUR, guten bis 30, mit entsprechendem Kenntnissen und Hardware ) oder kaufen.
Ein Schaltplan ist nicht (frei) verfügbar aber die DIP Schalter matrix ist.
Belegung der Knöpfe haben Sie korrekt erraten.
Grüß,
Alex.
Geändert von MagnusMagus am 12.Jan.2016 10:58
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 11:15
|
Ich habe schonmal vorsorglich Interesse an dem AZR10E Betriebsprogramm! Gerne auch Tausch gegen AZR12C oder Freitext (DS021 / DS021 VMX)
Da ein SRAM verbaut ist, wurden die Daten mit Downloadbox geladen (also DS001 und DS003). Der Akku wird zwingend für den Datenerhalt im SRAM benötigt!
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 11:18
|
Interesse an dem AZR10E Betriebsprogramm!
Brauchen Sie auch andere Versionen? 8-9E habe Ich noch rumliegen...
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 12:06
|
Vielen Dank für das Feedback ;-)
Den simplen Adapter mit einem Transistor habe ich mir bereits zusammengebaut. Damit werde ich also mit IBIS Utility kein Glück haben, da TED800 oder?
Durch die Programm und Toolvielfalt blicke ich noch nicht ganz durch.
AZR12C --> Ansteuerung mit TEDPlus
AZR10E --> Ansteuerung mit TED800
Freitext --> Ansteuerung simple via IBIS Utility?
Ansich will ich via Netzwerk (Raspberry) Texte auf die Matrix bringen.
Bei der Freitextvariante wird dann keine Texthaltung im SRAM gemacht oder?
EEPROM Programmierung habe ich auch mal gemacht... Vor ungefähr 10 Jahren für meine AGFEO ISDN Anlage.
An den Brenner komme ich leider nicht mehr ran.
@publictraffic: Du kannst EEPROMs kopieren?
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 12:37
|
Ted800 und TedPlus sind Programme zu Erstellung der Zieldaten(aka Texte) und der Matrix Konfiguration.
Die Anzeige selber können Sie immer mit Ibis-Utility steuern, nur hat Ihre Anzeige keine Daten, da der SRAM leer ist.
Um die Daten zu erstellen brauchen Sie entweder TED800/TED900 oder TedPlus, da nur TedPlus mit modernen Rechnern läuft, empfehle Ich ein upgrade auf AZR12C oder die Freitext version. Mit TedPlus erstellet Daten sind nich mid Versionen unter ARZ12X kompatibel.
AZR12(X) -> Die Texte sind fest im EPROM gespeichert und durch DS003 Telegramme(von IBIS-Utility oder Master Gerät) aufrufbar.
Freitext -> Die Texte werden in einem Telegramm(DS021, erzeugt durch IBIS-Utility oder Master Gerät ) direkt an die Anzeige übermittelt.
Mit der Freitext Firmware ist jedoch auch der zweite(aka Ziel) EPROM nötig, er enthalt nämlich die Matrix Konfiguration. Dieser wird im selben Socket verbaut wo jetzt sich der SRAM Baustein befindet.
Für Ihren Aufgabenbereich wurde die Freitext Firmware am besten passen, aber Vorsicht die GPIO eines Rasberry PI sind nicht für den Dauerbetrieb mit den 1 Transistor Wandler geeignet.
Auch Linux und GPIO spielen nich wirklich gut zusammen, und soft serial(aka UART over GPIO) funktioniert meines Wissens nich wirklich gut auf dem PI. Wenn es mit deem PI gemacht werden soll, dann wurde Ich einen USB-TTL adapter empfehlen(CP2101) und dann den Adapter an den Wandler anschließen.
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 12:42
|
Nachtrag über dem PI.
Sollten Sie den Hardware Serial port benutzen, musste es eigentlich gehen. Bei meinen experimented brauchte Ich den Hardware Port für andere Sachen, deswegen war der TTL Adapter die einzige Lösung.
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 12:56
|
Ja dann ist die Freitext Firmware die beste Variante.
1 * Firmware / Betriebsprogramm
1 * Matrixkonfiguration
Das macht Sinn und so langsam verstehe ich das auch.
Ich stelle mein EPROM oder das Binary natürlich gerne zur Verfügung.
So hätte jeder was davon.
Ich plane den HW UART zu benutzen. Ich werde aber die Pegelwandlung am Ende entfernen und direkt auf den RX und TX am IC1 (7414) abgreifen. Den Teil des Schaltplans hab ich hier gefunden.
Wer hat einen EPROM Brenner und/oder die Binaries für die Freitext Version?
Alternativ gucke ich, ob ich einen Brenner bekomme.
Viele Grüße
Stephan
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
|
RE: LAWO Matrix mit ARZ 802/15 , 12 Jan. 2016 21:16
|
|
Jetzt habe ich den Akku ausgebaut. Die rote LED neben der Resettaste bleibt aus. Wenn ich die grüne Taste festhalte, kommt die Startinitialisierung (gelb/schwarz). Muss ich die Taste jetzt überbrücken?
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit ARZ 802/15 , 13 Jan. 2016 09:07
|
Bei Platinen wo das Akku Ladegerät nicht auf einen Baustein der Firma MAX(im) basiert ist muss man ein 100kOhm(100-150kOhm) Resistor statt des Akkus einbauen. Das erzeugt den nötigen Strom und der Baustein denkt das ein Akku eingebaut ist.
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 19 Jan. 2016 19:29
|
Hallo Ihr,
ich habe das EPROM ausgelesen.
Bei Bedarf an AZR10E einfach melden.
Im Gegenzug benötige ich noch jemanden, der mir die Freitext Firmware zukommen lässt.
Viele Grüße
Stephan
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
|
RE: LAWO Matrix mit AZR 802/15 , 30 Jan. 2016 18:42
|
|

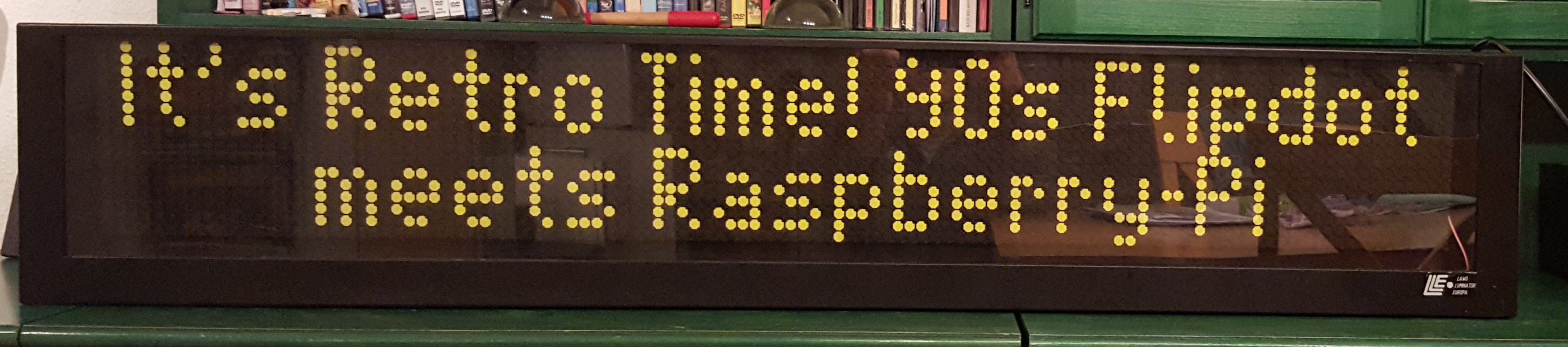

Es läuft
Vielen dank an die vielen Helfer hier im Forum.
Das Script, welches auf meinem Raspberry auf Nachrichten aus dem Netzwerk lauscht habe ich auch hier im Forum veröffentlicht.
Viele Grüße
Stephan
Geändert von Stephan-CGN am 30.Jan.2016 18:43
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 31 Jan. 2016 10:37
|
Herzlich Willkommen
Sorry für die Sprache.
Das Programm AZR 12C führt die folgenden Änderungen: Displaytest nach Power und Speicher-Unterstützung 29F010
Ted Plus kann auch Daten zu erstellen für die Version mit AZR10E
Es ist wichtig, dass die richtigen Einstellungen Schalter S7 und S8
Die Einstellungen sind abhängig von der Art der Matrix und der Version der Datenspeicher
Bank Unternehmen verwendet Matrizen Klappen Höhe von 7, 16 und 19 und 24
Die Album 802.15 Plugins drei Steckplätze auf der Bandmatrix Kontrolle haben
Link zu Lawo IBIS SYSTEM angewiesen
https://www.dropbox.com/s/fepzj3t80fu704f/B_MATRIX_D221.pdf?dl=0
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 31 Jan. 2016 16:01
|
Grzegory,
Thanks for sharing! I’ve been looking for this manual for a long time.
Also from my personal experience 10E, works with TedPlus, but custom fonts do not, at least expanded cyrillic fonts are not being displayed.
|
|
| |
Beitragsbewertung:
|
Stephan-CGN
Siedler
15 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 31 Jan. 2016 18:03
|
Great Document!
Im running actually AZIPZR3L.BIN with DS021t and testing my full solution.
Everything ist working fine
Regards
Stephan
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 31 Jan. 2016 21:40
|
Hello
I have a Cyrillic font
|
|
| |
Beitragsbewertung:
|
Gangwahltaster
Siedler
36 Beiträge
|
LAWO Matrix EPROM mit ARZ 802/15 , 17 Jan. 2021 11:17
|
Hallo zusammen,
nachdem ich LAWOs bislang nur mit SRAM Karten bespielt habe, sind nun mal die EPROM-Anlagen (mit 802/15) dran. Habe mich hier auch fleißig dazu eingelesen und das TL866II plus besorgt -
MagnusMagus:
Also um was interesantes zu machen brauchen Sie folgendes:
1) AZR12C oder Freitext
2) TedPlus
3) EPROM Programmiergerät und zwei 27c256 (oder w27c512, die können ohne einen UV Löschgerät überschrieben werden).
- und mir zuerst einige 27C256 EPROMs bestellt.
Habe das Gerät wie in der Beschreibung empfohlen installiert. Habe dann zuerst die .FR1 Datei in das mitgelieferte Programm (so eine Art HEX Editor mit Brennfunktion usw.) eingeladen, nachdem ich vorher in der Custom.cfg "K256" bei EPROM eingestellt habe. Die jeweiligen Dateien sind ja ca um die 50KB (+-10) groß, deshalb dachte ich mir denn, dass die empfohlenen 256KB EPROMs zuerst reichen sollten. Denn die 512 EEPROMs kommen irgendwie immer (egal wo man bestellt oder ich habe Tomaten auf en Augen) erst aus China, was mehrere Wochen Versandzeit nach sich zieht, kommen also erst im Laufe des Februars oder so.
Jedenfalls habe ich mir dann die in das Brennprogramm geladene FR1 Datei und direkt im Hex-Editor verglichen und festgestellt, dass in der Vorschau im Brennprogramm einiges von der Datei fehlt und ich die Befürchtung habe, dass deshalb auch nur die halbe Datei auf den EPROM gebrannt wird und dieser somit vorerst (habe noch kein UV Löschgerät und bin nicht wirklich epicht darauf, eins anzuschaffen zu müssen) verschwendet wird - die Matrix wird das so sicher nicht fressen und wenn, von einem halben Datensatz bei mehreren hundert Zielen haben wir nichts.
Daher meine Frage - muss ich auf die 512KB EEPROMs warten oder habe ich bei den 256ern etwas falsch gemacht?
Geändert von Gangwahltaster am 17.Jan.2021 17:11
|
|
| |
Beitragsbewertung:
|
Gangwahltaster
Siedler
36 Beiträge
|
RE: LAWO Matrix mit AZR 802/15 , 27 Jan. 2021 21:58
|
Keiner eine Idee?
Jedenfalls habe ich da noch eine Frage: Sind diese ColumnTables für eine 16x84 Seitenmatrix (AZR ist weiterhin ein 802/15) korrekt? Die Tab.Cfg, dessen Verlinkung man ja noch in diversen alten Themen hier findet, ist ja seit langem nicht mehr erreichbar.
<2 : Seite Rechts> ;Format:
;Adresse: 1-15, Name: 1 - 15 Zeichen
;DisplayCode = 804/28+805/24
;Feld1 (linkes Feld, Linienkasten)
;[wenn nicht bentigt, alle Parameter auf 0 setzen!]
F1GapY0 = 0 ;Anzahl unbestckte Dots von oben
F1GapX = 0 ;Abstand zwischen den Blocks
F1GapY = 0
F1GapXF = 0 ;Flag: 1=nicht bestckte Dots, 0=Hardware-Lcke
F1BlockSizeX = 00 ;Breite eines Blocks
F1BlockSizeY = 00 ;Hhe eines Blocks
F1BlocksX = 0 ;Anzahl Blocks
F1BlocksY = 0
F1CutStart = 0
F1CutWidth = 0
F1TechInvers = nein ;wenn Dots verkehrt eingeltet
;Zeilentab fr Spalten im Feld1
; +----------------------------+
;*Ý 16 x xxx Feld1Ý
; +----------------------------+
;Zeilentab fr Spalten im Feld1
F1RowTable = 15,14,13,12,11,10,09,08,07,06+ ; 0 - 9
05,04,03,02,01,00,16,16,16,16+ ;10 - 19
16,16,16,16,16,16,16,16 ;20 - 27
;Feld2 (rechtes Feld, Textkasten)
;Folgendes Parameterfeld zeigt die typische Vollmatrix-Belegung: alle Gap-
;Parameter haben den Wert 0, die Blockanzahl ist in beiden Richtungen 1,
;und die BlockSizes legen die Anzeigengráe fest.
LeftC = 24
F2GapY0 = 0
F2GapX = 0
F2GapY = 0
F2GapXF = 0
F2BlockSizeX = 84
F2BlockSizeY = 16
F2BlocksX = 1
F2BlocksY = 1
F2CutStart = 0
F2CutWidth = 0
F2TechInvers = nein
; +----------------------------+
;*Ý 16 x xxx Feld2Ý
; +----------------------------+
;Zeilentab fr Spalten im Feld2
F2RowTable = 15,14,13,12,11,10,09,08,07,06+ ; 0 - 9
05,04,03,02,01,00,16,16,16,16+ ;10 - 19
16,16,16,16,16,16,16,16 ;20 - 27
;bis zu 5 Typ-Definitionen knnen angegeben werden
TeleTypDefA = z ;‘z‘-Telegramm auswerten
TeleTypDefB = l ;‘l‘-Telegramm auswerten
;bis zu 5 Variablen knnen definiert werden
TeleVarDefA = -,A3,A2,A1
TeleVarDefB = -,B3,B2,B1
; bis zu 50 Bedingungs-Zeilen knnen angegeben werden
FormIndexCond = Z,:,-,A3,A2,A1
FormIndexCond = L,:,-,B3,B2,B1
OpticalInvers = nein
;InversBereich = 999,999 ;zwischen 1000 und 1999 zustzlich optisch invertieren
LinienTextSpacing = 1
LinienFont = 2 ;Font muá mit ‘Font‘-Anweisung (s.o.) geladen werden
LinienXStart1 = 3 ;alles auch einzeln einstellbar
LinienXStart2 = 2
LinienXStart3 = 1
LinienXStart4 = 1
LinienSpace2 = 2
LinienSpace3 = 1
LinienSpace4 = 1
;---------- Die folgenden Parameter werden nur bei "Linienkasten = ja" bentigt
;LLE_LinienDisplayCode = 805/1
LinienSlot = 1 ;bei Anzeigen <= 16 Dots
LinienPlatte = 1
;MirrorLinCol = 0 ;2. Linie vorhanden?
;fr Folgezeile + ans Ende!
; +----------------------------+
;*Ý (7/13/15/16 x 112/140 Ý
; +----------------------------+
ColumnTable = 065,066,067,068,069,070,071+ ;0 - 6
073,074,075,076,077,078,079+ ;7 - 13
081,082,083,084,085,086,087+ ;14 - 20
089,090,091,092,093,094,095+ ;21 - 27
033,034,035,036,037,038,039+ ;28 - 34
041,042,043,044,045,046,047+ ;35 - 41
049,050,051,052,053,054,055+ ;42 - 48
057,058,059,060,061,062,063+ ;49 - 55
001,002,003,004,005,006,007+ ;56 - 62
009,010,011,012,013,014,015+ ;63 - 69
017,018,019,020,021,022,023+ ;70 - 76
025,026,027,028,029,030,031 ;77 - 83
;1=altes Treibersystem, 2=neues System
ColumnTypeTab = 01,01,01,01,01,01,01+ ; 0 - 6
01,01,01,01,01,01,01+ ; 7 - 13
01,01,01,01,01,01,01+ ; 14 - 20
01,01,01,01,01,01,01+ ; 21 - 27
01,01,01,01,01,01,01+ ; 28 - 34
01,01,01,01,01,01,01+ ; 35 - 41
01,01,01,01,01,01,01+ ; 42 - 48
01,01,01,01,01,01,01+ ; 49 - 55
01,01,01,01,01,01,01+ ; 56 - 62
01,01,01,01,01,01,01+ ; 63 - 69
01,01,01,01,01,01,01+ ; 70 - 76
01,01,01,01,01,01,01 ; 77 - 83
;end of display definition
Danke euch :)
Geändert von Gangwahltaster am 27.Jan.2021 21:59
|
|
| |
