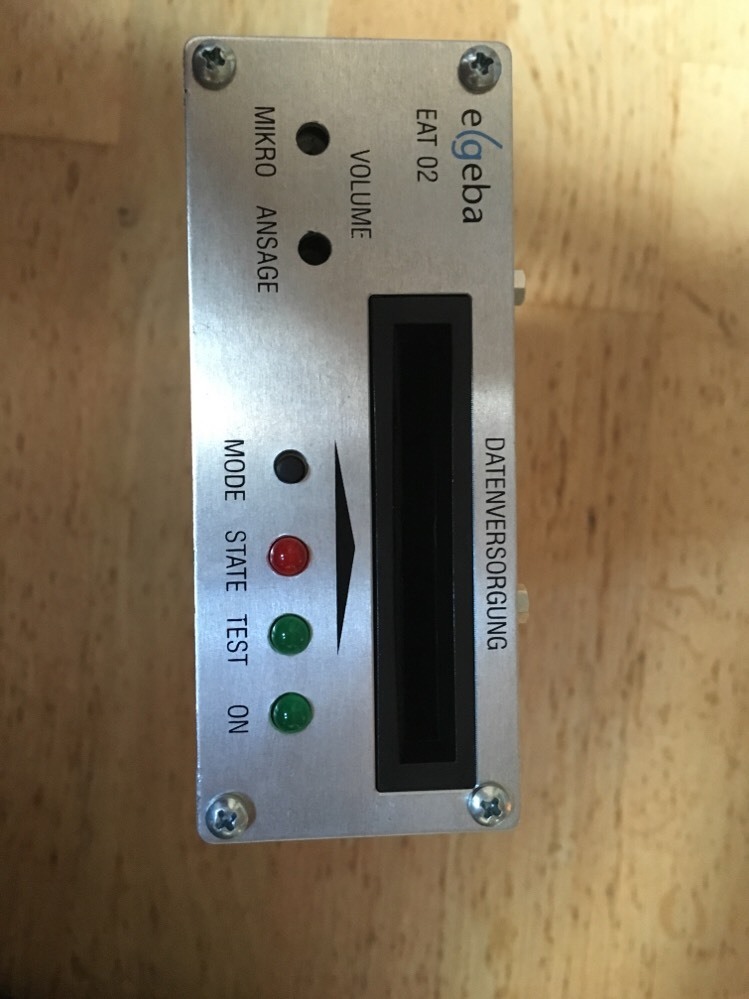

Elgeba Text Ansage Terminal, 09 Jan. 2016 11:21
|
Hallo,
Habe vor kurzen so ein Teil als Garagenfund gekauft.
Hat vielleicht jemand eine Bedienungsanleitung? Wie werden die Daten übertragen? Der Slot hat keine Kontakte, NFC?
Danke im voraus,
Alex.
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Joe0158
Siedler
5 Beiträge
|
RE: Elgeba Text Ansage Terminal, 26 Jan. 2016 13:43
|
Hallo Alex,
das Gerät wird über ein Flachbandkabel programmiert, dass auf die Platine aufgesteckt wird.
Gruß Bruno
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Elgeba Text Ansage Terminal, 30 Jan. 2016 11:22
|
Danke für die Info!
Wissen Sie eventuell auch was für ein Programm benutzt wird? Kabel pinout/Anschluss an der Computer Seite?
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Joe0158
Siedler
5 Beiträge
|
RE: Elgeba Text Ansage Terminal, 03 Feb. 2016 15:47
|
Hallo Alex,
das Übertragungsprogramm heißt "WinPrinter V1.4.8". Die Ansagetexte werden über eine eMC Flashkarte 2-4 MB in Form von ASCII Dateien übertragen. Die Steckerbelegung müsste ich bei Gelegenheit in Erfahrung bringen. Die Konfiguration wird über den Taster "Mode" und die Sprachausgabe über einen angeschlossenen Lautsprecher durchgeführt. Gruß Bruno
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Elgeba Text Ansage Terminal, 05 Feb. 2016 21:11
|
Mich würde in dieser Sache auch eine Belegung der Anschlüsse interessieren, um das Gerät an den IBIS-Bus zu bekommen.....
|
|
| |
Beitragsbewertung:
|
Joe0158
Siedler
5 Beiträge
|
RE: Elgeba Text Ansage Terminal, 10 Feb. 2016 07:19
|
Guten Morgen,
sorry, habe nicht so viel Zeit hier regelmäßig reinzuschauen. Anschluß IBIS:
D-Sub 9-pol. Stift
Pin 3 - WBSD (ws)
Pin 4 - WBED (gn)
Pin 8 - WBMS (bn)
Pin 9 - WBME (ge)
Gruß Bruno
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Elgeba Text Ansage Terminal, 11 Feb. 2016 13:53
|
Danke!
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Elgeba Text Ansage Terminal, 11 Feb. 2016 23:39
|
Joe0158:
Guten Morgen,
sorry, habe nicht so viel Zeit hier regelmäßig reinzuschauen. Anschluß IBIS:
D-Sub 9-pol. Stift
Pin 3 - WBSD (ws)
Pin 4 - WBED (gn)
Pin 8 - WBMS (bn)
Pin 9 - WBME (ge)
Gruß Bruno
jawoll, danke dafür! Da kann man doch schon was rumprobieren. Gibt es was, was man zu den Lautsprecheranschlüssen wissen muss? Bestimmte Spannung, Ohm-Werte etc.? Oder kann da der einfache Lautsprecher auch direkt angeschlossen werden?
Geändert von Jens-MuM am 11.Feb.2016 23:43
|
|
| |
Beitragsbewertung:
|
Joe0158
Siedler
5 Beiträge
|
RE: Elgeba Text Ansage Terminal, 22 Feb. 2016 15:12
|
Hallo,
normaler Lautsprecher 4-8 Ohm.
Gruß
Bruno
|
|
| |
Beitragsbewertung:
|
LGB-ler
Gelehrter
156 Beiträge
|
RE: Elgeba Text Ansage Terminal, 09 Apr. 2016 13:49
|
Hallo!
Leider kann man es offenbar nicht mit dem IBIS Windows Programm und dem IBIS Schnittstellenwandler ansteuern.
Es sind aber Haltestellen von Lebenstedt und von Salzgitter auf dem Gerät gespeichert.
Weiß jemand mehr darüber?
Vielen Dank!
Gruß!
LGB-ler
