Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht.
Forum - Technische Fragen / Infos
| |
|
| Name |
Nachricht |
Hummelaner
Gelehrter
125 Beiträge
|
Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 26 Dec. 2015 23:07
|
Hallo Forengemeinde,
ich bin wieder auf der Suche nach verschiedenen Anschlussplänen. Diesmal geht es um folgende Geräte:
Gorba CU5
Hat einen Sub-D Stecker und ein Flachbandkabel, wo ich nichts herausdeuten kann. Ein Anschlusskabel war damals bei der Lieferung leider nicht dabei. (Es handelt sich hier um eine Variante mit PCMCIA Kartenslot, nicht wie sonst üblich mit USB Anschluss.)
Gorba AlphaMaster:
Hat anstelle der CPC Stecker einen 12 poligen Sonderstecker, der häufig bei Mercedes-Benz verwendet wird. Das Gerät war wohl in einem Cito eingebaut. Ist es hier möglich, dass auch eine LAWO Anzeige funktionieren würde? Damals waren die dafür ja ausgelegt.
Gorba LED Linienanzeige
Da ist zumindest auf der Rückseite ein Anschlussplan aufgeklebt. Funktioniert diese Anzeige nur am Alphabus oder würde sie auch am Monobus funktionieren?
Bilder kann ich bei Bedarf gerne zukommen lassen.
Auf eine Antwort würde ich mich sehr freuen.
Bis demnächst
Hummelaner
|
|
| |
Beitragsbewertung:
|
Kay_
Siedler
45 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 27 Dec. 2015 10:28
|

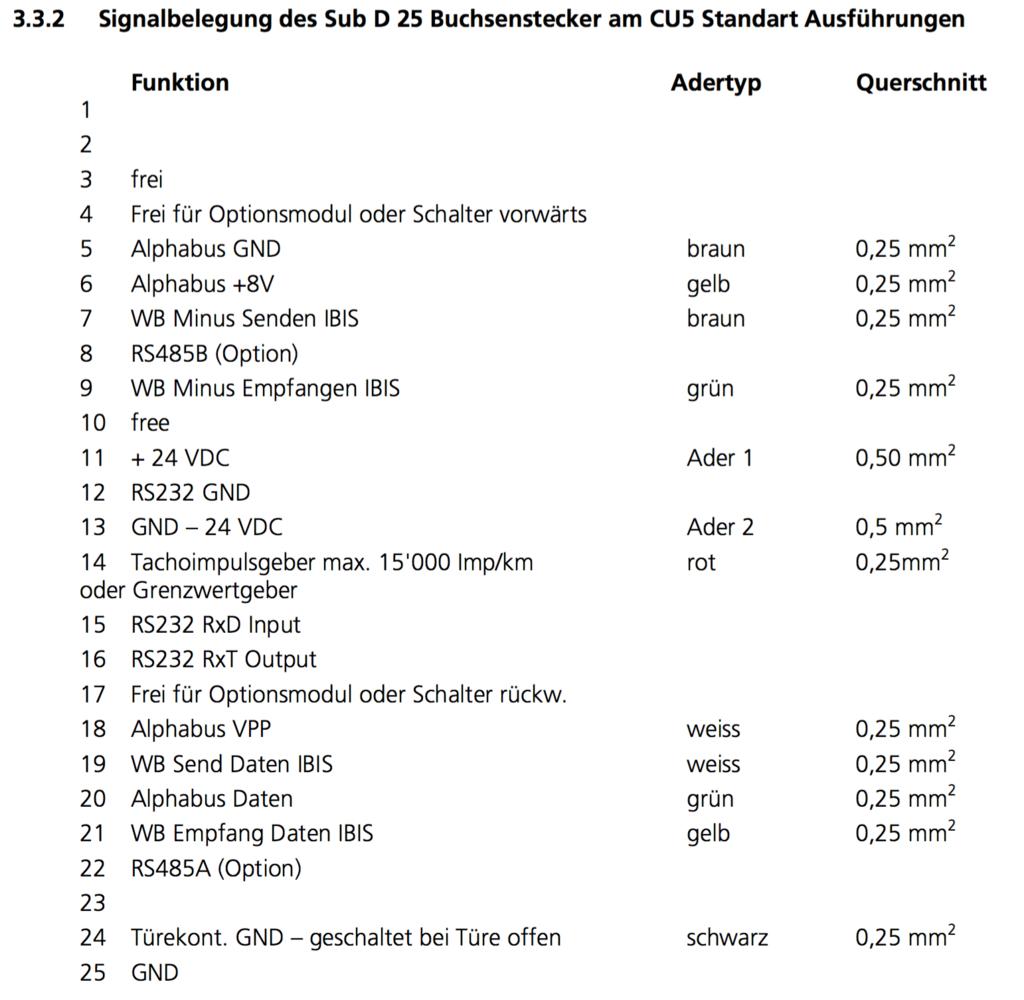

Also zu ersterem kann ich eine Hifestellung geben.
Wenn du ein RAM Karten CU5 hast, musst du allerdings berücksichtigen, dass es entweder als IBIS Master oder Slave ab Werk konfiguriert ist, erst bei der USB Variante kann der Kunde das selbst umstellen.
Zur LED Linienanzeige, wenn dort Gorba draufsteht denke ich, kann sie nur Alphabus.
Lawo und Gorba war meines wissens nur in Verbindung mit den TopForm CUs "austauschbar", da diese Boxen beide "Sprachen" sprechen konnten (wobei das auch nicht auf alle Topform CUs zutraf), ich hatte hier ein S-Auto, mit einer CU3 das nur Mono konnte.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 27 Dec. 2015 15:11
|
Also meine Alphabus-Anzeige von Gorba kann keinen Monobus von Lawo.
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 27 Dec. 2015 20:50
|
Das wichtige sind die Anzeigen und die dort verbauten Slaveplatinen. Flipdot-Anzeigen von LAWO und Gorba sind meist "konvertierbar", bei den LCDs kann es klappen, muss aber nicht (je nach Bauart) und ab dem LED-Zeitalter hat jeder eigene Slaves verbaut, die nicht mehr zwingend das gegnerische Protokoll verstehen.
Wichtig hierbei: wenn Topform drauf steht (und beim Aufschrauben auch wirklich zu sehen ist, dass das CU zwei Prozessoren hat für die beiden unterschiedlichen Welten), dann spricht das Gerät immer die Sprache des aktivierten Programms, also entweder Gorba Alphabus oder LAWO Monobus, je nach geladener Firmware.
Ich selbst kann von Erfolgen berichten, eine Gorba-Anlage nach Einsetzen eines Topform CU1 mit LAWO-System "lawofiziert" zu haben. Hier gilt wohl bei den älteren Anlagen: Versuch macht klug.
Gruß Jens
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 06 Jan. 2016 16:09
|
Danke Kay für den Anschlussplan.
Hast du eventuell das ganze Handbuch des CU5? In meinem Fall aber mit USB-Port.
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 06 Jan. 2016 19:12
|
Herzlich Willkommen
Sorry für die Sprache, ich bin der polnischen
Wenn Sie einen Treiber CU5 haben Sie ein komplettes System haben
Wenn Sie ein Programm Alpha NT haben, stellen Sie Daten und Datei NTD senden Sie mir
Ich habe eine loader Gorb, Aufzeichnungskarte und tun, ihr Bild in der IMA.
Sie werden in der Lage, sich zu diesem Bild Karten auf den Leser Omnidrive aufnehmen
Ich habe eine manuelle Treiber CU5, suchen Sie es und senden zu Ihnen
Treiber des CU-Serie Lawo, sind nur mit Displays kompatibel FLIP-DOT MONO 1, das LCD.
LED-Anzeigen nicht kompatibel sind, variiert Protokoll für Lawo.
https://www.dropbox.com/s/hok6wf6olzo6k8r/B_MONO_D124.pdf?dl=0
Mit freundlichen Grüßen,
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 11 Jan. 2016 09:24
|
Danke für das Handbuch des CU5
Darin hab ich gefunden dass man am Gerät selber Text eingeben kann, was uns das Programm von Gorba erspart.
Gibt es diese Möglichkeit auch für Lawo Flipdot-Anzeigen
Danke
|
|
| |
Beitragsbewertung:
|
Kay_
Siedler
45 Beiträge
|
RE: Anschlusspläne für Gorba CU5, Gorba AlphaMaster und Gorba LED Linienanzeige gesucht., 11 Jan. 2016 10:54
|
Also für die älteren Anlagen (Anzeigenrechner 802/15) definitiv nicht.
|
|
| |
