GORBA Rollbandanzeige + CU 1 S-4, 26 Mar. 2015 22:32
|
|
Hello,
I‘m Stephane from Brussels, Belgium. I better write english than german language, but I‘m able to read german => feel free to answer in german !
I got 2 GORBA Rollbandanzeige and 2 CU 1 S-4 Steuergeräte from a friend and the deal is that if I get a pair in working order I keep the other pair
I bought a 24V power supply and some cabling, and once connected everything powers up nicely, and the Handbetrieb of the Rollbandanzeige works correctly.

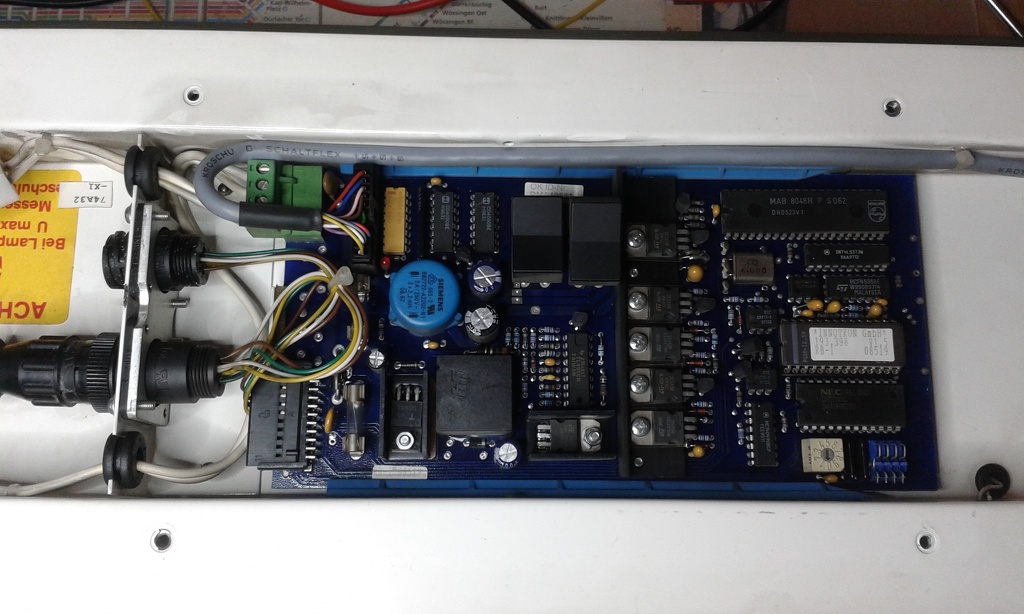

Before hooking up the CU 1 S-4 to the Rollbandanzeige I inspected the cabling details and both PCBs : I found the usual white, brown, green and yellow Wagenbus wires routed to the expected chips on both PCBs.
I made the connection shown on the picture, put the Rollbandanzeige in "AUTO", but got no reaction of the Rollbandanzeige to any code entered on the CU 1 S-4.
NB: I didn‘t try each 9999 positions ;-)
I got some questions, but need help to find the answers :
- do I need to terminate the Wagenbus in a particular way, with resistors or something like that ?
- this kit has from origin a bidirectional tram, with one Steuergerät in each driving cab : do I miss a second Steuergerät on the same bus, and without the 2nd one maybe the 1st one doesn‘t work properly ?
If you have some clues to help me making this kit work I‘d be very happy !
Best regards,
Stéphane
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: GORBA Rollbandanzeige + CU 1 S-4, 27 Mar. 2015 09:13
|
Sind das Rollbänder für Außen oder für Innen? Vielleicht ist die Darstellung ja abhängig von einer bestimmten Route (so dass eine Zielnummer nicht ausreicht)?
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: GORBA Rollbandanzeige + CU 1 S-4, 27 Mar. 2015 22:05
|
Hallo,
probiere es mal mit "L" statt "Z" - Gorba hat gerne das "L"-Telegramm genommen.
Außerdem kannst du bestimmt am CU1S hinten DIP-Schalter umstellen, evtl. braucht das Rollband 3, statt 4 Stellen....
Gruß Jens
|
|
| |
Beitragsbewertung:
|
SteF81
Siedler
3 Beiträge
|
RE: GORBA Rollbandanzeige + CU 1 S-4, 27 Mar. 2015 22:27
|
The Rollbandanzeige are external ones, there were no internal ones on these types of trams (PCC Gent). The mechanical fixations are different on the two, I guess I have one which was from the front/rear (Frontanzeige), and one from the side (Lateralanzeige).
It‘s originating from such a tram, when it recieved a LED display :
On the back of the Steuergerät there are DIP-Switches which allow to choose L (DS001), Z (DS003), or L/Z (DS001 / DS003).
When I received the stuff it was positioned on Z (DS003). I just tried on the position L (DS001), with no success...
|
|
| |
Beitragsbewertung:
|
SteF81
Siedler
3 Beiträge
|
RE: GORBA Rollbandanzeige + CU 1 S-4, 27 Mar. 2015 22:38
|
FOUND !
Configuring it on Z (DS003) and 3 digits, it works !!
Arg, I was sure I tried this before :-P
Once I‘ll have put the stuff in a nice wooden case I‘ll make some pictures of it and post it here.
Many thanks for helping !!
Next step : make an interior Rollbandanzeige from Leipzig work. It‘s made by BROSE if I remember well, but I have no Steuergerät. I‘ll try with the Gorba one, or will have to build something with an Android microcontroller...
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: GORBA Rollbandanzeige + CU 1 S-4, 27 Mar. 2015 23:40
|
Next step : make an interior Rollbandanzeige from Leipzig work. Its made by BROSE
Auch hier die Frage: Innen oder Außen? Ein Stecker wird bestimmt nicht dabei sein, Pin-Belegung suche ich dir raus.
Innen-Rollband reagiert auf Zielnummer sowie Liniennummer und Routennummer
Außen-Rollband reagiert auf DS001, DS001a und DS003
... alles nur Dreistellig, Linie 1 - 59, Sonderzeichen 1 (Linie+E, nicht alle) und 2-5 (E, S, MM, L), Ziel 1-100, Route verschieden (keine Liste vorhanden)
Ein Steuergerät kannst du gerne haben - kontaktiere mich bitte mal per Mail: web0p1 ät yahoo.de
|
|
| |
