Frage an die Elektronikbasteler, 09 Feb. 2015 08:52
|
Welches Relais ist am besten geeignet um eine "Wagen Hält" Schaltung zu Realisieren, habe soweit alle nötigen Komponenten außer das Passende Relais.
Was ich habe ist eine VFD HSA mit Wagen Hält, einen Haltewunschtaster und einen Schalter aus einem O405 für die "Tür Freigabe" auch wenn es eigentlich ein "HST Brems Schalter ist"
Vor Lauter Relais sehe ich nicht was ich Kaufen soll.....
Grüße
Christian
|
|
| |
Beitragsbewertung:
|
NORA4833
Moderator
390 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 09:23
|
Sehr einfache Schaltung ich spare mir das erklären und hänge einen Link an
http://youtu.be/6kdtDoAzAJc
Hier siehst du auch welche Art von Relais dafür genutzt werden können.
Viele Grüße
Mark
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 09:27
|
Du benötigst ein Relais für 24VDC mit 2x Schließer bzw. 2x Wechsler. Ich benutze "Wago 288-312" (sehr einfache Montage)
Schaltungserklärung:
Mit S2 (Taster) wird die Spannung an das Relais gegeben, das Relais hält sich durch den Kontakt K1 selber (Licht an). Mit dem Türfreigabe-Taster/Schalter wird die Spannung zum Relais unterbrochen (Licht geht aus).
Geändert von puplictraffic am 9.Feb.2015 9:30
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 09:48
|
Perfekt, sowas habe ich gesucht. Ich Danke euch!
@ Publictraffic: Hast du auch noch einen Summer verbaut?
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 10:20
|
Nein, einen Summer habe ich nicht. Da wäre jetzt auch die Frage, wie genau das gelöst wird (24V dauernd an diesen Summer und er trötet nur kurz?)
EDIT: 40 Euro für son popeliges Relais? Da sind ja hoffentlich 10 Stück in der Packung drin ...
Geändert von puplictraffic am 9.Feb.2015 10:24
|
|
| |
Beitragsbewertung:
|
NORA4833
Moderator
390 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 11:01
|
Einen solchen Summer gibt es bei uns im Sortiment und wird bzw. wurde entsprechend im Bus verbaut. Der Summer trägt die Sachnummer 81.25906-0030 und ist auch nicht gerade ein Schnäppchen. Dieser Summt für eine gewisse Zeit t und schaltet dann ab, auch wenn die Spannung noch anliegt.
puplictraffic:
EDIT: 40 Euro für son popeliges Relais? Da sind ja hoffentlich 10 Stück in der Packung drin ...
sollten hier noch weitere Schaltungen realisiert werden, würde sich bei einem solchen Preis schon eher eine SPS lohnen, diese gibt es auch schon für weniger als 100 Euro und sind flexibel einsetzbar. So könnte man sich die Relais / Zeitrelais (Summer Schaltung alternativ) und ähnliches sparen.
Viele Grüße
Mark
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 18:19
|
Die Wago-Relais sind ja recht teuer.
Alternativ 2x Kfz-Relais (parallel geschaltet, eins zum selbsthalten, das Andere zum schalten des Transparents). Preis: 1,85/St.
siehe hier:
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Frage an die Elektronikbasteler, 09 Feb. 2015 19:45
|
Das mit den zwei Relais ist bei mir in der Zeichnung nun nachvollziehbar geworden - man muss das ja erstmal aufgedröselt bekommen. So ein Relais, das dann aber gleich zwei Ausgänge hat (2x Schließer) dürfte sich dann aber auch zwischen den 2 EUR bei reichelt und den zitierten 40 Öcken deutlich im unteren Bereich bewegen
Ich glaub, da bastel ich mir auch noch was.
BTW: wenn jemand noch nen Stop-Taster braucht: ich glaube, ich habe ein oder zwei noch liegen.
Gruß Jens
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage an die Elektronikbasteler, 10 Feb. 2015 09:18
|
Die Dinger musst aber löten. Alternativ hätte ich noch Comat-Industrierelais mit Sockel verschiedener Größen rumliegen. Wenn daran interesse besteht kannst du dich ja mal melden ;-)
Geändert von puplictraffic am 10.Feb.2015 9:19
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Frage an die Elektronikbasteler, 10 Feb. 2015 09:21
|
Ach gott, ne ich wollte das ganze dann in einer hübschen Box einsetzen, Löten ist ja halb so wild. Von daher ist das zum löten schon recht kompakt.
Aber Danke
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 12 Feb. 2015 19:21
|
Wenn Interesse besteht, würde ich demnächst mal eine kleine Schaltung für einen Kurzzeitsummer einstellen. Piepen 1-2 Sekunden, bei Dauerspannung?
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Frage an die Elektronikbasteler, 12 Feb. 2015 19:30
|
Ja gerne!
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Frage an die Elektronikbasteler, 12 Feb. 2015 19:34
|
das würde mich dann auch gerne interessieren :)
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 12 Feb. 2015 19:41
|
Na dann machen wir das mal ;-)
Edit: Denkbar wäre auch eine kleine Platine, die ein günstiges Relais für das Transparent und den Anschluss der ensprechenden Schalter enthält..
Mal schauen..
Geändert von Brose-Matrix am 12.Feb.2015 19:48
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 14 Feb. 2015 14:16
|
Kurze Erklärung:
Oberer Schaltungsteil = Spannungsstabilisierung und Impulserzeugung
Unterer Schaltungsteil = Tongenerator mit Lautsprecher
An BU1 werden Leitungen parallel zum Transparent oder zur Relaisspule (siehe oben) angeschlossen. BU2 ist der Impulsausgang (12V). An ihm kann die untere Schaltung (BU4) zur Tonerzeugung oder alternativ ein 12V Summer (Pin 2, Pin 3) angeschlossen werden. Der Ausgang kann max. 100 mA liefern, sollte ein angeschlossener Summer höhere Ströme aufnehmen, muss Q1 ersetzt werden (z. B. BC328-40, kann 1A). Die Impulsdauer kann durch Ändern von C5 variiert werden - größerer Wert = längere Impulsduer. Die Tonhöhe kann durch Änderung von C6 und C7 angepasst werden - kleinere Werte ergeben höheren Ton.
Bei den Kondensatoren ist auf ausreichende Spannungsfestigkeit zu achten - C1, C2 = 63V; der Rest 25V, bei den Elkos auf richtige Polung achten. Für die Widerstände sind günstige 1/4 Watt Kohleschicht ausreichend.
Die Schaltung arbeitet im Spannungsbereich von 15 V bis max. 30 V.
D2 ist nur für den Anschluss eines Summers oder Relais notwendig, bei Verwendung des Tongenerators kann sie entfallen. Wenn ein Summer angeschlossen wird, muss dieser natürlich von selbst summen (z. B. durch eingebaute Elektronik).
Edit:
Der obere Schaltungsteil kostet ca. 1,34, der untere 1,48 inkl. Lautsprecher. Die Summer liegen bei 0,95-2,00. Preise von Reichelt.
Geändert von Brose-Matrix am 14.Feb.2015 15:02
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Frage an die Elektronikbasteler, 14 Feb. 2015 16:54
|
wow, Danke schon mal.
Werde mir das mal ausdrucken und dann den ganzen Salat mal Bestellen und wenn ich Zeit habe zusammen braten.
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 17 Feb. 2015 19:52
|

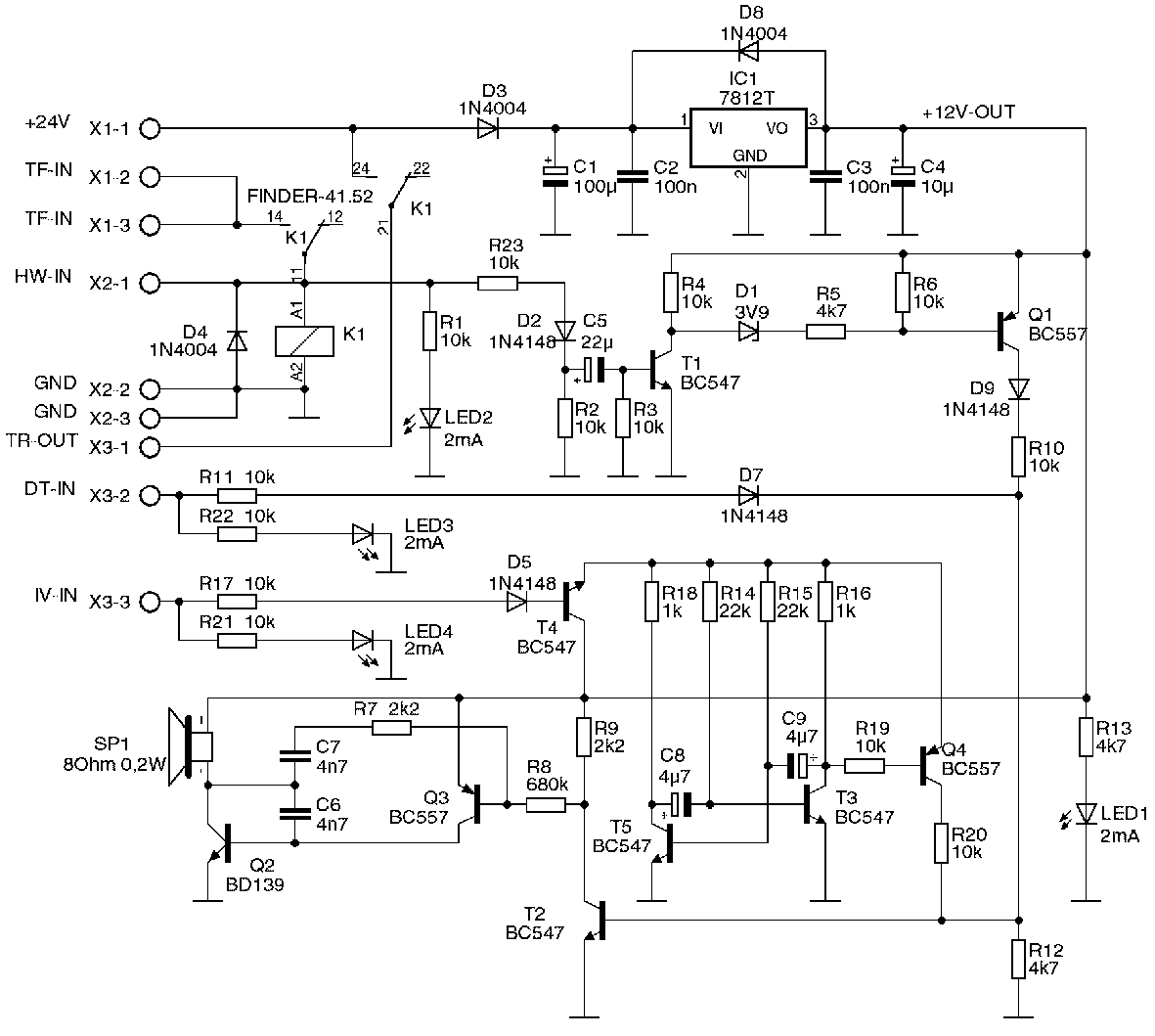

Hab die Schaltung mal etwas erweitert..
Sie hat jetzt zwei zusätzliche Eingänge:
DT-IN = Dauerton
IV-IN = Tonintervall
Alles zusammen könnte als "Wagen-Hält"-Ansteuerung mit zus. Nothahnüberwachung, "Luftvorrat zu gering" usw. benutzt werden. Mache demnächst mal eine Platine dazu. Wer das nachbauen möchte und Platinen ätzen kann, dem würde ich das Layout als Eagle.brd oder PDF schicken.
EDIT: Hab ein geänderten Schaltplan eingefügt, hatte sich ein Fehler eingeschlichen: Der Emitter von Q4 war versehentlich an +12V-OUT angeschlossen. Jetzt stimmt´s ;-)
Geändert von Brose-Matrix am 24.Feb.2015 7:56
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Frage an die Elektronikbasteler, 21 Feb. 2015 14:00
|

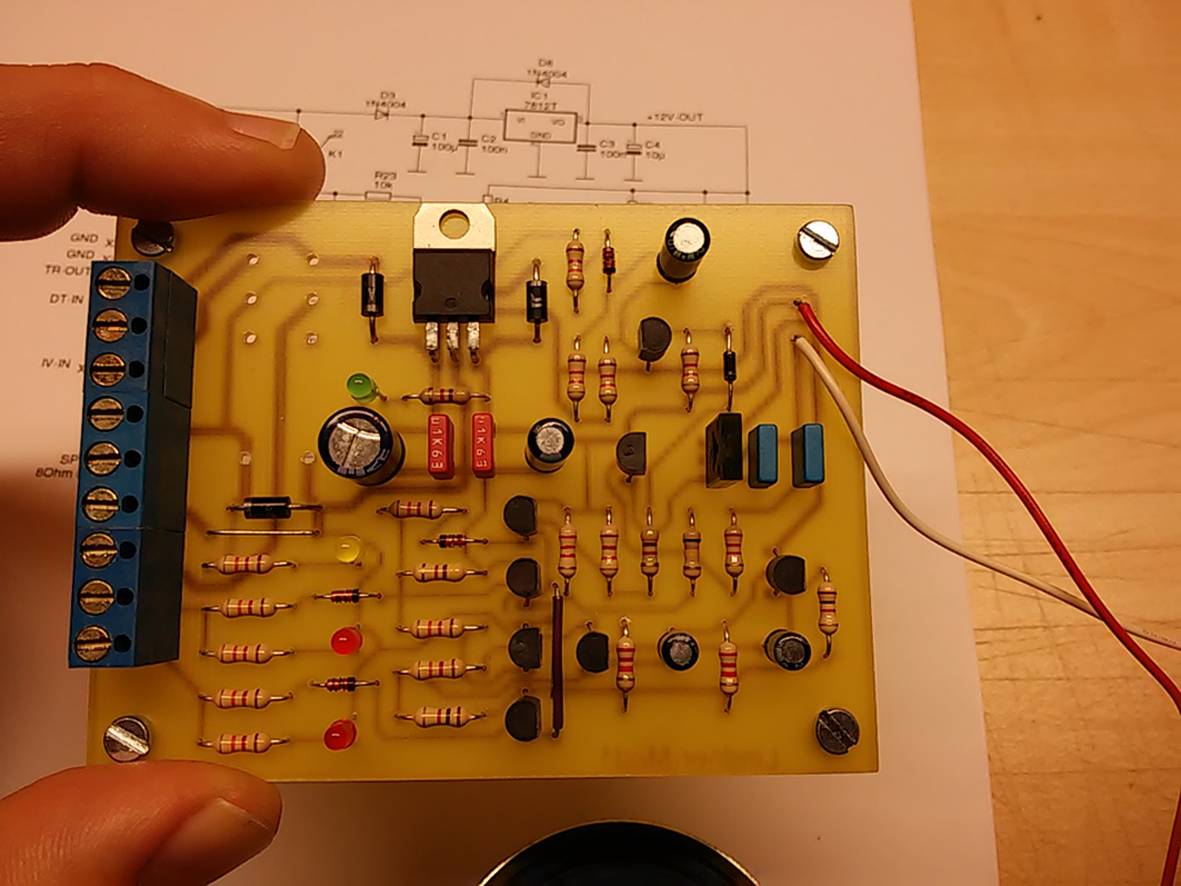

Platine ist fertig, leider fehlt das Relais noch..
Geändert von Brose-Matrix am 24.Feb.2015 7:29
|
|
| |
