Magirus-Deutz
Siedler
23 Beiträge
|
Neue Ziele erstellen, 10 Dec. 2014 09:18
|
Hi
Ich bin Mitglied in einem Verein zum Erhalt von ehemaligen Bussen der luxemburger Stadtwerke.
Seit kurzem haben wir einen Bus mit elektronischer Matrix und wollen natürlich Texte anzeigen die zum Event passen die wir fahren ( Hochzeit, Shuttle für Veranstaltungen, St. Nikolaus etc.)
Ich habe mich schon bisschen durch die Materie durchgekämpft, wenn ich alles richtig verstanden habe, brauch ich für unsere Gerätschaft ( Lawo Premiumcontrol und FlipDot-Anzeige)
Eine SRAM-Karte die in einem Omnidrive formatiert wurde die ich dann mit MasMini oder TedPlus füttern kann.
Habe ich das richtig verstanden oder geht das anders?
Wenn ja wo bekomme ich eine richtig formatier SRAM-Karte her?
Danke
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Neue Ziele erstellen, 10 Dec. 2014 19:24
|
Luxemburger Stadtwerke? Ist damit AVL gemeint?
Bei den Anzeigen von AVL wird vermutlich nur TEDplus benötigt, um die Daten in der Anzeige selbst zu ändern. Für eine Datenänderung im Lawo PremiumControl benötigst du InfoTED.
Ich selber habe nur Anzeigen aus einem Bus von Emile Weber, diese haben den Datensatz DS001 und DS003 genutzt (also Anzeigedaten in der Anzeige bzw. Master-Rechner gespeichert).
Mit Bildern von deinem System könnte man dir mehr helfen.
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 18 Dec. 2014 10:04
|
Danke
Ja, wir haben einen Ex-AVL Bus.
Wo bekomme ich TedPlus oder InfoTed her und wie krieg ich die Daten in den PremiumControl oder die Anzeige.?
Was genau soll ich photographieren?
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: Neue Ziele erstellen, 18 Dec. 2014 10:59
|
willkommen
Sam Ted Plus wird nichts tun, müssen Sie cfg Dateien
Mege TedPlus ich euch schreibe Texte, Karteikarte wird das Bild IMA tun
und Sie verwenden WinImage Sie auf Ihre PCMCIA-Karte, die das Bild, die beste Karte 512kb SRAM PCMCIA sendet aufzuzeichnen.
Ich brauche, um die Größe der Displays kennen, Front-, Seiten-, Heck-
Geändert von Grzegory am 18.Dec.2014 11:00
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 18 Dec. 2014 12:25
|
@Grzegory
Könnten sie mir das bitte in einfacheren Worten erklären da ich noch absoluter Anfänger auf diesem Gebiet bin
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: Neue Ziele erstellen, 18 Dec. 2014 14:26
|
geben Sie mir Ihre E-Mail-Adresse Ich werde dich Dokumentation Lawo Mono-System senden
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 19 Dec. 2014 08:14
|
Danke
Hab dir meine Adresse per PM zugesendet
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Neue Ziele erstellen, 19 Dec. 2014 16:38
|
Zwecks der Frage, wo die Daten gespeichert sind, helfen auch die Angaben, die beim Systemstart einmal als Text auf der Frontanzeige auflaufen (Versionsnr. usw.)
Dann weiß man, ob man das Premium Control oder die Anzeige laden muss...
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 21 Dec. 2014 11:16
|
Auf der Fronranzeige steht
Adr.1-dez SV8.8
21.08.2014
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Neue Ziele erstellen, 21 Dec. 2014 11:53
|
Die Daten sind in den Anzeigen bzw. im Mono-Masterrechner gespeichert. Das sagt das "dez" (=dezentral) aus.
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 21 Dec. 2014 13:22
|
Danke an alle
Aber irgendwie bringt mich das noch immer nicht weiter.
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Neue Ziele erstellen, 21 Dec. 2014 21:09
|
Hm, doch, es bringt wohl schon was.... es klingt nach einem SICMA-Rechner, der da schon werkelt, also wohl ein Tausch auf den Nachfolgerechner zum damaligen Original. Ist schon so, dass an der Frontanzeige ein Kartenleser verbaut ist oder gibt es da beim Fahrerplatz n Gerät mit Einschub? Und erzählen die anderen Anzeigen ähnlich viel oder ist der Text da kurz gehalten?
Auf jeden Fall klingt es nach "es reicht ein älterer Laptop mit PCMCIA-Schnittstelle"...
Gruß Jens
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 21 Dec. 2014 21:23
|
Unser Eingabegerät ist das Gerät was diese Forum als Logo/Überschrift nutzt. Mit Kartenschlitz. Hinten steht Console L8608-11 drauf.
Die rechte Seitenanzeige schreibt das gleiche wie die vordere eben nur mit Adr.2. Die hintere und linke jeweils Adr.3 und 4 aber der Rest vom Text ist abgeschnitten: halbes "d" und 21.08.2
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: Neue Ziele erstellen, 22 Dec. 2014 06:20
|
Daten für 86xx erstellen auf dem Programm InfoTED
Es gibt zwei Möglichkeiten,
L86xx Versand DS003 DS001-Protokoll, oder senden Sie in DS003a.
Ich bin in Busdepot arbeiten in Polen,
Ich habe Busse von BVG BERLIN bekam zu L8601 Regler arbeitet in DS003a.
DS003a bedeutet, dass die Werbung selbst erstellt eine Bitmap, die Daten sendet L86xx
Wenn es in der DS003 und DS001 ist die Werbedaten sind Mono-Master, bauen das Programm TedPlus
Ich weiß nicht, wie es in Ihrem Bus
Geändert von Grzegory am 22.Dec.2014 6:22
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 12 Jan. 2016 20:18
|
Hallo
Wir haben noch einen zweiten Bus erhalten.

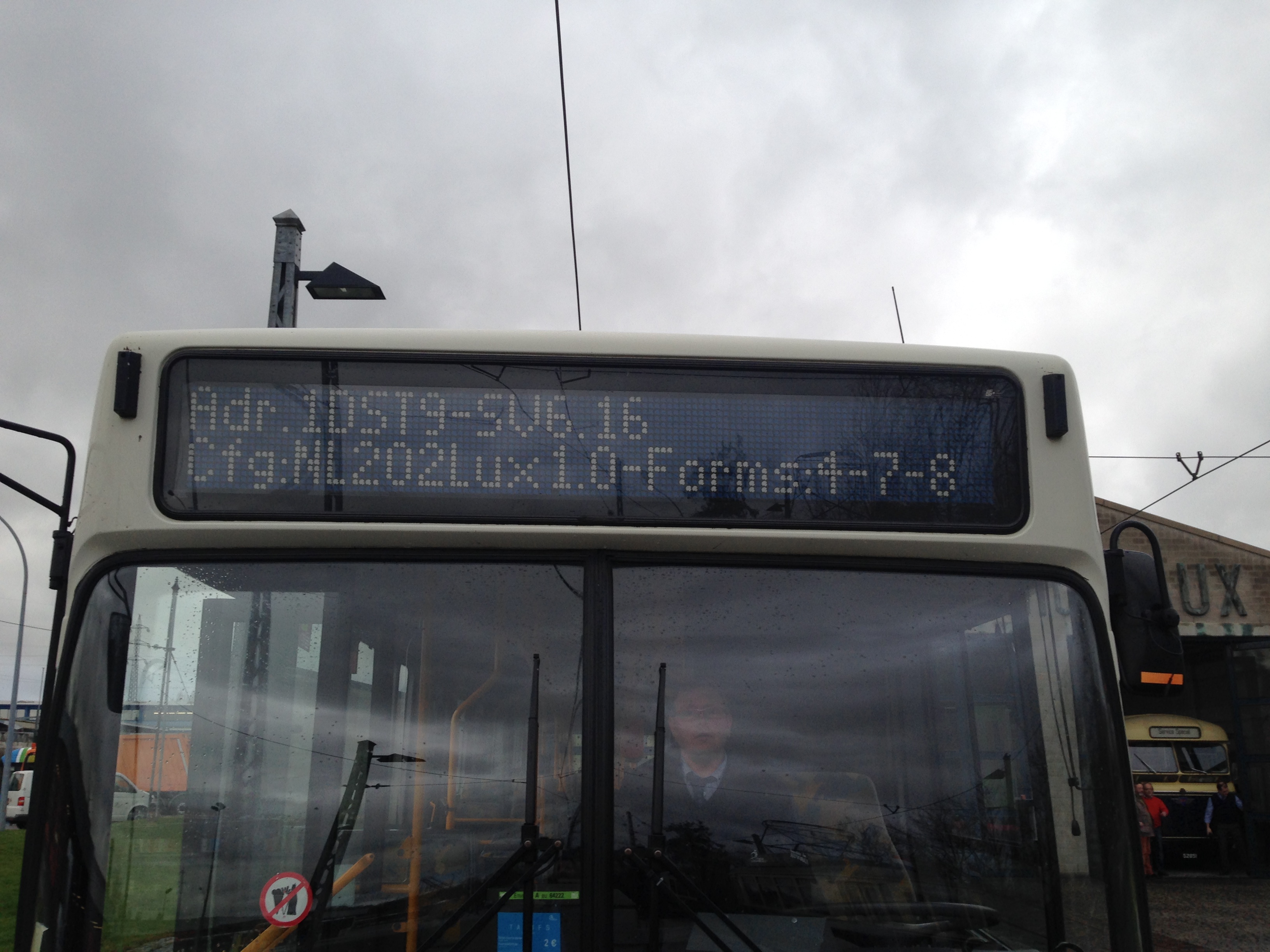

Was sagt euch dieser StartUp-Text?
Danke
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Neue Ziele erstellen, 12 Jan. 2016 20:28
|
...ich vermute, dass die Anzeigen dass LAWO-interne "TED900-Format" erwarten, das müssten diese DS3a-ähnlichen Daten sein mit zA und zB....
Auf jeden Fall eine Firmware, um Texte in einem zentralen Gerät gespeichert zu haben (L86xx evtl.?)
Die Forms sagen uns: 4 Adressen definiert, 7 Zeichensätze eingebunden, 8 Formulare (je Adresse sind Ziel und Linie definiert)...
Frage ist: was habt ihr damit vor? Je nach gewünschter Ansteuerung muss dann ggf. eine andere Firmware auf die Anzeigen (den Monomaster). Kommt seitlich auch der lange Text oder kommt dort nur die Adr. 2 mit einer kurzen Meldung drunter?
Fragen über Fragen.... ;-)
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 13 Jan. 2016 17:56
|
Wir wollen gerne neue Text anzeigen für Events die wir fahren.
Die Seitenanzeige zeigt das Gleiche an, eben nur mit Adr. 2, es gibt einen separaten Linienkasten der aber mit einem Flachbandkabel mit dem Rest der Anzeige verbunden ist
|
|
| |
Beitragsbewertung:
|
zandrinno
Bürger
98 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 13:18
|
Hallo wenn das ein A10 ist dann haben wir den auch
Programmier die Ziele im Ted plus
Front 126x16
Seite 13x28 16x84
Heck / Seite links 13x28
Schick die Daten Lawo und sag du brauchst das dezentrale betriebsprogramm mit drauf dann bekommst du die Karte und diese steckst du in jede Anzeige . Und die Ziele anzusteuern reicht ein L8401
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 15:29
|
Was ist ein A10?
Ted plus hab ich leider (noch) nicht.
Wieso muss ich die Daten an Lawo schicken? Könnte ich die nicht selber laden? Müsste bei diesem Rechner doch mit CF und Adapter laufen.

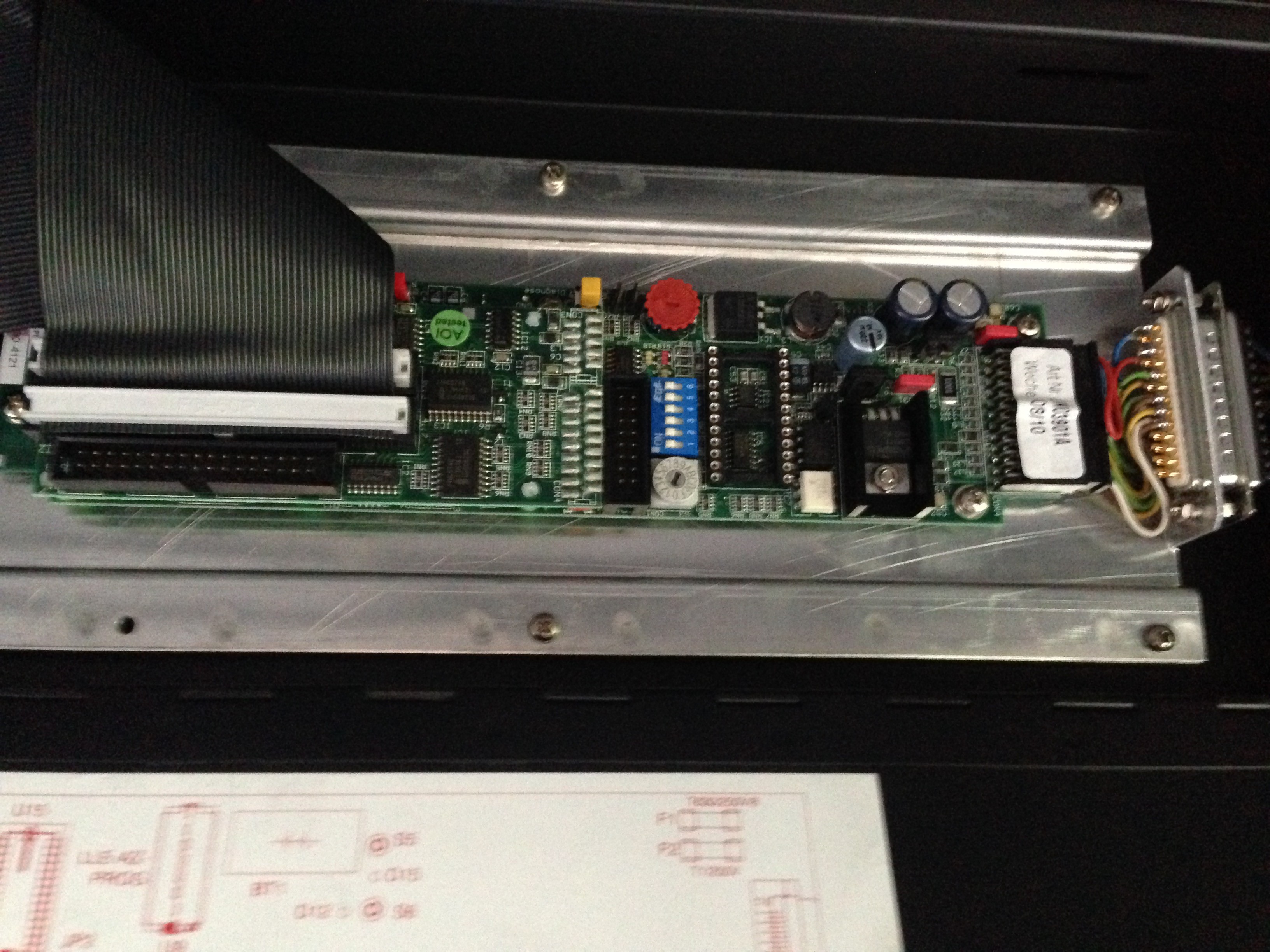

Hat jemand vielleicht noch die richtigen Bezeichnungen/Funktionen der verschiedenen Bauteile? Der Aufkleber stimmt nämlich nicht mit der Platine überein.
Steuergerät ist ein L8602-11 was über Kursnummer bedient wird, es zeigt aber einen anderen Zieltext an als auf der Matrix zu sehen ist.
Geändert von Magirus-Deutz am 15.Jan.2016 15:36
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 16:56
|
Das ist ein Monobus-Fähiger Rechner Typ E3xxx (E3009 ?). Das ist das Ersatzprodukt zu dem Rechner der auf dem Aufkleber abgedruckt ist. Für den brauchst du theoretisch einen SRAM-Karten-Slot. Es sind zwingend SRAM-Karten zu benutzen (an dem Lawo Bedienteil gehen definitnv keine CF-Adapter oder FLash-Karten! Dabei wird das Gerät beschädigt! Bei den E30xx-Rechnern ist das ebenfalls möglich!)...
Ist in der Frontanzeige der gleiche Rechner verbaut?
Lawo verlangt unter Umständen viel Geld für eine Anzeigenprogrammierung. bzw. den Service mit den Karten. Also vorsicht (ich hab da für ein paar Kabel auch schon über 100 Euro gelassen...) ;-)
A10 = interne Kurzbezeichnung bzw. Familie von MAN für den MAN NL202. Diese Kurzbezeichnung ist allerdings unnütz für die genaue Typenbezeichnung von MAN-Modellen.
Geändert von puplictraffic am 15.Jan.2016 16:57
|
|
| |
Beitragsbewertung:
|
zandrinno
Bürger
98 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 17:35
|
Ich kann dir das auch editieren nein Lawo verlangt 40 mehr nicht dafür schreib mir mal ne pn
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 18:18
|
Alle Anzeigen haben diese Platine, sie ist 08/10. Dass beim L86xx eine SRAM-Karte benutzt werden MUSS war mir klar.
Beim Bus handelt es sich nicht um einen MAN sondern einen MB O405GN2
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 19:05
|
Laut einem Post von Lawo No.1 in einem Thread über PCMCIA-Karte auslesen, müsste es sich bei meiner Platine JK03901A schon um einen SICMA-Rechner handeln der auch CF-Karten verträgt.
Geändert von Magirus-Deutz am 15.Jan.2016 19:06
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Neue Ziele erstellen, 15 Jan. 2016 22:06
|
ja, das Bild zeigt einen SICMA-Rechner. Der geht mit CF. Monodatei rauf, richtiges Betriebssystem und dann wird die Zielnummer vom L86xx durchgereicht.
Bei Bedarf.... PN
|
|
| |
Beitragsbewertung:
|
Magirus-Deutz
Siedler
23 Beiträge
|
RE: Neue Ziele erstellen, 16 Jan. 2016 11:01
|
Das klingt ja schonmal gut. Gibt es eine Kaufempfehlung für die CF und den Adapter?
Wird mir der Zieltext dann auch auf dem L86xx angezeigt?
Gibt es noch eine Möglichkeit Text auf meine Innenanzeigen, wie diese hier, zu kriegen?
Oder muss das L86xx dafür Kurse können und mit infoTED gefüttert werden?
|
|
| |
