Daten per Bluetooth , 25 Sep. 2014 09:59
|
Hallo zusammen,
Ich möchte gerne einen Bluetooth Empfänger in meine Anzeigen verbauen. Hier soll das BTM 222 genutzt werden. Hat das schon jemand von euch probiert?
|
|
| |
Beitragsbewertung:
|
Wittener90
Gelehrter
218 Beiträge
|
RE: Daten per Bluetooth , 25 Sep. 2014 18:03
|
Ach, das klingt ja interessant.....dann müsste sich nur mal noch einer finden Lassen, der das Utility für Android/IOS zurecht basteln kann ;)
|
|
| |
Beitragsbewertung:
|
kevin3477
Siedler
|
RE: Daten per Bluetooth , 25 Sep. 2014 19:40
|
Normalerweise ist das doch recht simpel: man nehme einen Bluetooth wandler für den PC. Nun braucht man eigentlich einen Decoder der das Signal decodiert in der Anzeige.
Der Ansatz mit dem BTM 222 ist schon mal nicht schlecht :)
Korrigiere mich jemand wenn ich einen Denkfehler hab :)
Lg Kevin
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Daten per Bluetooth , 25 Sep. 2014 20:11
|
Das BTM kann meiner Meinung nicht auf auf 7 Datenbits umgestellt werden. Dessen Steuerbefehle sind auch 8 Bit breit.
Deine Steuer-Software müsstest (bei Null angefangen) das 7te Bit als Paritätsbit und das 8te Bit als Stopp-Bit umgestalten. Die Einstellung ist dann 8N1.
Grüße Raiko
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: Daten per Bluetooth , 25 Sep. 2014 22:54
|
Ich habe das Modul erstmal bestellt. Kostet ja nicht die Welt. Dann muss ich mal schauen, da es mit 3,5V betrieben wird.
7 oder 8 Bit.... damit habe ich mich nicht beschäftigt. Muss mal nach einem deutschen Datenblatt suchen.
Geändert von ttdragan am 25.Sep.2014 22:54
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: Daten per Bluetooth , 26 Sep. 2014 22:50
|
Danke dir!
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: Daten per Bluetooth , 30 May. 2015 22:20
|
So die Platine ist fertig. Treiber alle läuft auch die Verbindung steht. Leider scheint die Datenqualität nicht zu passen. Ich habe wie Empfohlen die Bit p. Sekunde auf 19200 gestellt, Rest: Datenbits: 8 , Parität: keine, Stoppbits: 1 , Flusssteuerung: keine.
Die Empfangs LED leuchtet nur schwach auf. 20V stehen auf dem Sendebus.
Habt ihr eine Idee?
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Daten per Bluetooth , 23 Sep. 2015 19:11
|
Wollen wir das Thema mal wieder aufleben lassen
Ich habe mir mal ein Bluetooth-Modul besorgt, das e-BoB BL600 von Elektor (BL600 von Laird).
Das Modul lässt sich in smart-basic programmieren, was für meine Anwendung allerdings nicht nötig ist. Im Google-App-Store kann man ein einfaches Terminalprogramm für Android herunterladen, welches Zeichen(sätze), über einen virtuellen Com-Port, an das Modul sendet. Ein an das Modul angeschlossener µController wertet die Daten aus, passt sie entsprechend der IBIS-DS und Spezifikation an, und schickt sie über einen Schnittstellenwandler an die IBIS-Slaves (Anzeigen usw.).
Die Software zur Generierung der IBIS-Datensätze liegt bei meiner Variante ausschließlich im µController (Programm- und Datenspeicher im BL-Modul reichen nicht), so dass prinzipiell alles möglich ist.
z.B.:
- Der µC sendet ein Auswahlmenü für IBIS-DS über das Bluetoothmodul an die Terminal-App. im Smartphone
- Der Benutzer gibt an welchen DS er senden möchte
- Bei Freitext-DS gibt er seinen Wunschtext ein
- Der µC setzt das Eingegebene in das entsprechende Datenformat um und sendet es über den Schnittstellenwandler an das IBIS-Gerät
oder:
- Es wird DS001, DS003 gewählt
- Der Benutzer gibt den Code für Linie und Ziel ein
- Im Datenspeicher des µC sind die Zuordnungen zu den entsprechenden Zielen gespeichert
- Der µC sendet dann z. B. DS001 und DS21 an die Anzeigen
Am µC ist noch eine RTC angeschlossen, damit auch die Uhrzeit auf Anzeigen dargestellt werden kann. Das Modul hat sieben frei (über smart-basic) programmierbare Aus-/Eingänge, mit denen sich sicherlich auch noch einiges anstellen lässt. Als µC habe ich einen 89C51cc03 mit extra UART-Baustein (für die IBIS Seite) verwendet.
Über das Programm im µC lassen sich auch x-beliebige IBIS Kanäle steuern. Zur Zeit benutze ich vier verschiedene Anzeigen, die sich separat über Kommandos (adressiert) steuern lassen, damit jede Anzeige etwas anderes anzeigt.
Bilder folgen..
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Daten per Bluetooth , 18 Oct. 2015 09:51
|

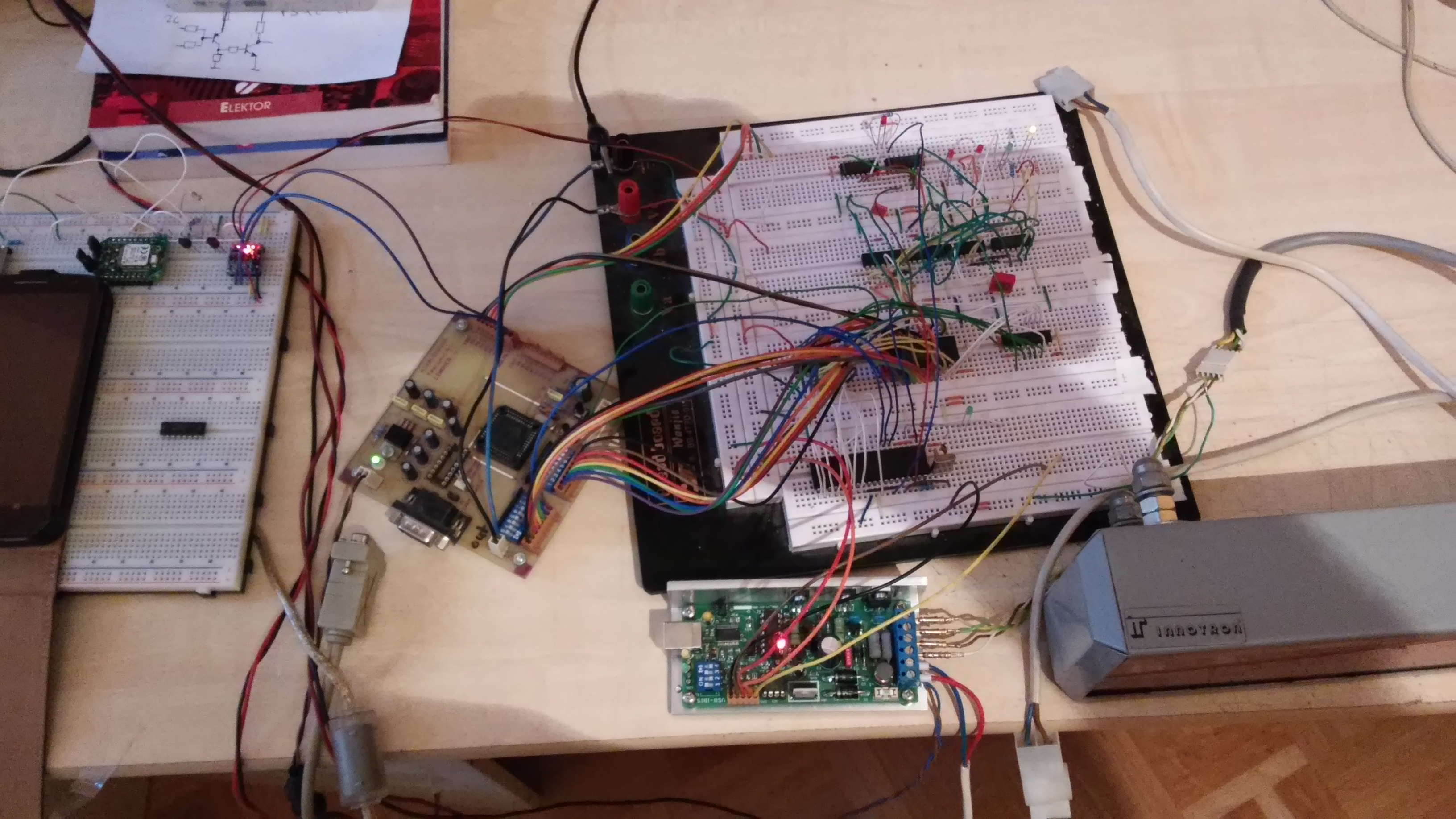

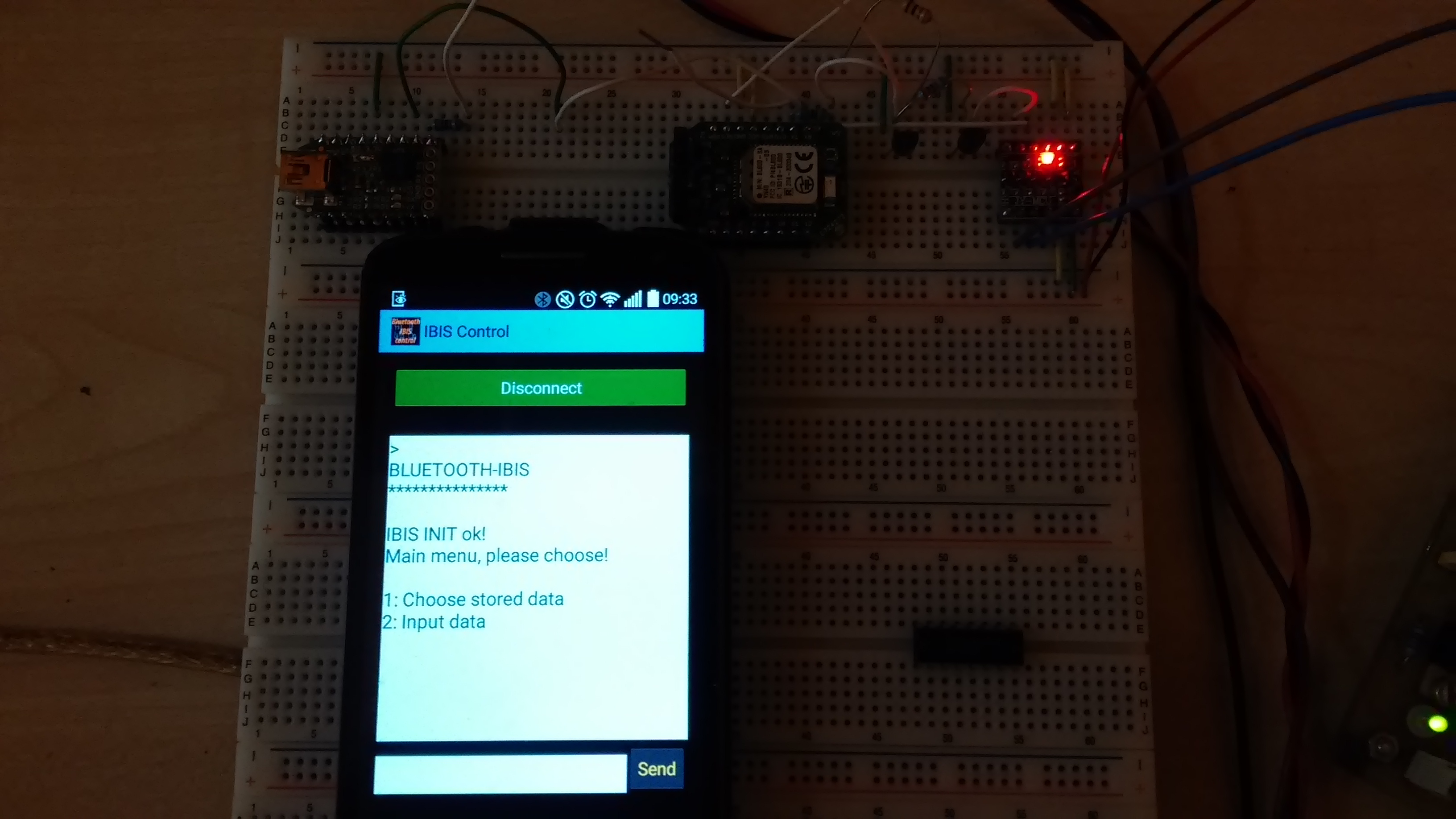

So mal ein paar Bilder vom "fliegenden" Versuchsaufbau ;-)
Blöd wenn man wenig Zeit hat, wollte das Ganze eigentlich am Wochenende auf eine Platine schmeißen, naja..
|
|
| |
Beitragsbewertung:
|
-Fahrer01-
Siedler
20 Beiträge
|
RE: Daten per Bluetooth , 16 Jan. 2023 19:21
|
Wittener90:
Ach, das klingt ja interessant.....dann müsste sich nur mal noch einer finden Lassen, der das Utility für Android/IOS zurecht basteln kann ;)
Hat sich mal wer rangemacht mit einer Android Version?
|
|
| |
