Aufbau zur Signalverstärkung des WB (MAS2 only), 16 Jan. 2013 19:23

Joa guten Abend. Ich habe mich .. Wenn auch etwas Diletantisch an eine Skizze gewagt wie das mit dem Wagenbusverstärker funktioniert.. Bzw damit ein MAS2 genug *Saft* auf der Leitung hat zum Senden.
Alles was ihr dazu braucht ist eure Schnittstellenwandler.. Mehr nicht..

Dieser muss mit an den Wagenbus gehangen werden. Schaut euch das Ergebnis selbst an. Bei Mir funktioniert dadurch jedenfalls die HSA.. Ohne den Wandler bzw Verstärker nicht

Beitragsbewertung:

ttdragan

Siedler

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 17 Jan. 2013 00:07

Ich befürchte das die 24V am MAS Ausgang nicht Gesund sind! Die Schaltung macht doch gar keinen Sinn! Da kannst ohne Wandler auch die 24V an den Wagenbus legen!

ДОHT ВОPPИ, БИ XЗППИ

Beitragsbewertung:

Tailsderfuchs

Adeliger
285 Beiträge

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 17 Jan. 2013 13:25

Die Schaltung macht Sinn ! Wenn du pure 24V auf den WB legst zerschiesst du dir alles. Das hab ich schon ausprobieren wollen. Das MAS2 hat dann gesagt *Status Fatal Bug* Polling UDL now*
Der Wandler MUSS dazwischen gesetzt werden bitte frag mich nicht warum genau. Aber DIREKTE 24 V anlegen is nicht.

*PS* Deswegen ist mein MAS3 ja auch beinahe abgeraucht. Aus irgendeinem Grund puffert/Verändert der Wandler noch die werte zu was Brauchbarem.

Wer so mutig sein will und Direkt 24V auf den WB legen möchte, so solle er es tun. Doch geb ich dafür keine Garantie ob es das Gerät überlebt.
Das ist ein Risikofaktor

Geändert von Tailsderfuchs am 17.Jan.2013 13:38

Beitragsbewertung:

Jens-MuM

Senator
548 Beiträge

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 17 Jan. 2013 19:42

Tach zusammen,

wollen wir uns darauf einigen, dass es nicht der Schnittstellenwandler sein muss, der da zwischen gehangen wird?

Vielmehr macht es wohl viel aus, dass die 24 Volt auf die Leitung kommen, aber eben nicht ungebremst, sondern mit dem 470 Ohm-Widerstand. Die Restteile des Wandlers dürften überflüssig sein.....

Gruß Jens

Beitragsbewertung:

Tailsderfuchs

Adeliger
285 Beiträge

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 17 Jan. 2013 19:45

Dann traue dich und baue es mal so auf ^^ Wenns klappt dann ok. Wenns das IBIS Brät dann ist es nicht meine sache

Beitragsbewertung:

Jens-MuM

Senator
548 Beiträge

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 17 Jan. 2013 21:16

...da ich die entsprechenden Gerätschaften nicht vorweisen kann, kann ich da auch nix aufbauen. Ich hab da nur mal versucht, mit rudimentären Kenntnissen aus dem viel zu lang zurückliegenden Physikunterricht ranzugehen. Dass das ganze selbstverständlich ohne Gewähr ist, ist hier ja wohl jedem klar.....

Beitragsbewertung:

ttdragan

Siedler

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 20 Jan. 2013 00:28

Ich habe heute mein MAS2 wie einen PC am Koppler angeschlossen und es lief! Drum herrum wurde noch ein Gehäuse gebaut und ein Schalter für die Testfunktion mit eingebaut. Diese Box wird nun in eine Bus mit MAS2 eingebaut. Der Wegimpuls geht aber nicht. Da gibt es einen Unterschied zum MAS3 welches auch die Weiterschaltung macht.

ДОHT ВОPPИ, БИ XЗППИ

Beitragsbewertung:

Tailsderfuchs

Adeliger
285 Beiträge

RE: Aufbau zur Signalverstärkung des WB (MAS2 only), 20 Jan. 2013 00:46

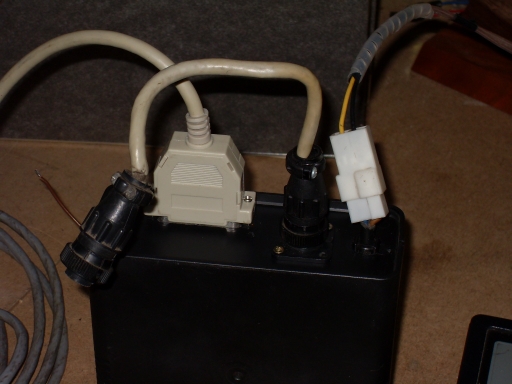

Hmm. Ja es gibt viele Technische kleine Details zwischen MAS2 und MAS3.. Aber freut mich das es geklappt hat.. Davon musst du mal ein Foto beizeiten machen
