Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 08 Aug. 2016 19:12
|
MagnusMagus:
[QUOTE]
Alf87:
Die PDF, die da noch hochgeladen hast, ist das der zugehörige Schaltplan?
ibis_1.2.1.pdf - Vordruck zum Etzen der Platine.
ibis_1.2.1-TOP.pdf - Ansicht der Platzierung von Bauelementen auf er Platine.
[/QUOTE]
alles klar
wie sind denn die werte für R18 und R19?
Ich schätze mal, R19 ist ein Pulldown mit 1k
|
|
| |
Beitragsbewertung:
|
_stk
Siedler
7 Beiträge
|
RE: Schnittstellenwandler, 15 Aug. 2016 22:44
|
Warum fragst du nicht einfach mal den Ersteller der Schaltung? Vielleicht möchte er das gar nicht? Wenn doch, mach doch einfach mal den Anfang und stell dein Exemplar auf Github. Vielleicht zieht dann ja einer nach.. ;-)
Weil mir nicht ganz klar ist, welche der verschiedenen Varianten denn das Mittel der Wahl ist. Oder die universelle Variante.
cybox:
die beschriebene Schaltung wurde NICHT von mir entwickelt oder entworfen. Sie tauchte in der Anfangszeit des IBIS-Forums auf und ist wahrscheinlich
ein Auszug (Teil) einer Hardware eines kommerziellen Herstellers. Daher darf diese auch nicht in der vorgeschlagenen Form veröffentlicht werden
Das ist kein grossartiges Problem, sofern fachlich versierte Menschen beim Blick auf das generelle Problem (vgl. Anforderungen VDV-300) auf ziemlich genau diese technische Loesung kommen, und kein Patent existiert bzw. dieses abgelaufen ist (was angesichts des Alters der VDV-300 mehr als wahrscheinlich ist).
Auch hier ist ohne Probleme Hilfestellung moeglich.
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 16 Aug. 2016 18:41
|
@_stk
Weil mir nicht ganz klar ist, welche der verschiedenen Varianten denn das Mittel der Wahl ist. Oder die universelle Variante.
Es sind drei Varianten hier eingestellt. Das Mittel der Wahl gibt es nicht, es lässt sich aber aus allen Varianten (mit bissel Überlegung) etwas machen, zum Senden reichen sie jedenfalls alle aus.
Das ist kein grossartiges Problem, sofern fachlich versierte Menschen beim Blick auf das generelle Problem (vgl. Anforderungen VDV-300) auf ziemlich genau diese technische Loesung kommen..
Genau das ist das Problem dieser Schaltung. Kaum einer wird auf die Idee kommen, einen NF-Verstärkerschaltkreis als Komparator zu beschalten und mit ihm eine Stromschnittstelle realisieren.
Versuch vielleicht statt dem TDA ein Motortreiber IC, das hat bestimmt noch keiner für eine IBIS-Anwendung gemacht
Oder du möchtest dir keine so großen Gedanken machen und eine/mehrere fertige Lösungen haben? Dafür gibt es ein paar Anbieter, allerdings werden die ihre Geräte verkaufen wollen. Schaltpläne oder gar Layoutdaten werden die sicher nicht raus geben, hat ja auch alles Entwicklungszeit und somit einiges an Geld gekostet.
Oder besorgst dir ein paar Geräte, schaust rein, baust dir das was gefällt nach (verstehen muss man es ja nicht unbedingt) und stellst es auf Github - so wie das viele dort machen.
Falls es hilft:
Die IBIS-Schnittstelle ist der TTY-Schnittstelle sehr ähnlich. Der Unterschied besteht im Wesentlichen in der Höhe der maximal zulässigen Stromentnahme, sprich Belastung der Ausgänge. Der IBIS-Master ist entsprechend TTY "aktiv" und und der IBIS-Slave "passiv". Zur TTY-Schnittstelle lässt sich auch einiges finden, nicht wie bei der IBIS-Schnittstelle. Hinzu kommen noch diverse Schutzschaltungen. Im Übrigen besitzen alle drei Varianten, der hier vorgestellten Schaltungen, keinen ausreichenden Schutz, um sie in ein Fahrzeug einzubauen. Die "große" Variante besitzt aber wenigstens etwas Schutz, der TDA wird aber möglicherweise bei einer ordendlichen Überspannung auf dem Bordnetz trotzdem abrauchen.
|
|
| |
Beitragsbewertung:
|
DomiX
Siedler
7 Beiträge
|
RE: Schnittstellenwandler, 07 May. 2017 18:35
|
Hallo
Noch eine Frage zur Schaltung.
Ich habe mir jetzt die Leiterplatte geätzt.
Was schließe ich an X1 (IN / OUT) und X2 (GND / +5V) an?
Fehlt da nicht der MAX232 um mit der seriellen Schnittstelle am PC zu kommunizieren?
Außerdem wüsste ich noch gerne die Werte der beiden Widerstände R18 und R19.
Schöne Grüße
Dominik
MagnusMagus:
Ich habe vor einiger Zeit basierend auf der oben genannten Schaltung eine Platine entwinkeln lassen...
Diese Platine ist nicht perfekt, aber die funktioniert im echten Betrieb im mehreren Stätten in der Ukraine...
https://github.com/ochykysh/OpenIBIS-Convertors/tree/master/TTL-IBIS
Die Gerber Daten werden später veröffentlicht.
GPL 3.0
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Schnittstellenwandler, 20 Feb. 2024 20:54
|
Hey,
Ich habe demnächst vor einen eigenen Schnittstellenwandler anhand des vor paar Jahren verlinkten Schaltplan nachzubauen.
Der ist nahezu optimal für meinem Laptop, da er den RS232 Schnittstelle besitzt und für Einsatz am Fahrzeug gerne mal benutzt wird.
Abgesehen davon das der "Selfmade" Schnittstellenwandler nicht auf Dauer im Fahrzeug benutzt wird. Aber mal eben die verbauten Anlagen oder Zuhause das Master (z.B. Krueger EG) auf Funktion bzw. die Richtigkeit der geladene Daten zu überprüfen sollte der ausreichen.
In Sache Elektronik war ich damals in der Schulzeit noch recht fitt gewesen, aber dies hat auch mit der Zeit nachgelassen, wo ich sagen muss, das ich fast null Ahnung habe.
Aber trotzdem kommen mir, wenn ich den Schaltplan begutachte Fragen auf.
Es wurde hier nun erwähnt, dass die Stromversorgung für die IC‘s nicht eingezeichnet wurde.
Mithilfe der Datenblätter bzw. die technischen Informationen beim Händler lassen sich die Eigenschaften relativ gut herausfinden.
Ich würde bei mir so machen, dass der Max232 die Stromversorgung von sich "selbst" bekommt und die 74LS240 sowie die beiden Optokopplern 6N135 die 5V von den Spannungsregler 7805.

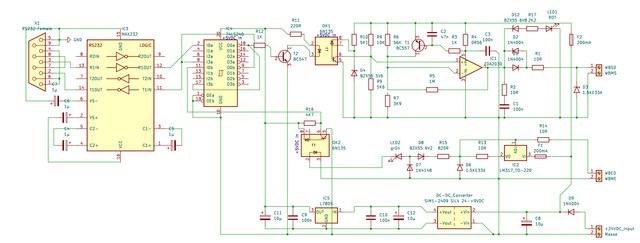

Da habe ich mir die Mühe gemacht und einmal den verlinkten Schaltplan selbst nachgezeichnet mit Stromzufuhr.
Zudem habe ich den Hinweis/Verbesserung etc. von Brose-Matrix für die D3 direkt nach den WBED und WBEM gesetzt.
Es wäre Nett wenn jemand der Erfahrung/Ahnung hat einmal drüber schauen tut, ob es soweit passt.
Passt da eigentlich mit der LED und den Widerstand bei 24V?
Nicht das hinterher irgendwas durch Fehplanung abraucht.
Außerdem bin ich relativ unsicher wegen die Bezeichnungen der Bauteilen, ob die auch passen.
Dazu habe ich mal eine Liste auf Reichelt erstellt mit die im Schaltplan aufgeführten Bauteilen.
Reichelt Liste IBIS Master
Meine Gedanken für den Schnittstellenwandler ist nicht nur Senden und Empfangen wie ein Master, sondern auch das abhören des Protokollverkehr die der eigentlichere Mastergerät sendet.
Hierzu muss ich bestimmt am Wandler einmal WBSD mit WBED tauschen, damit auf dem WBSD Position am Verteiler abgehört werden kann? Soweit meine komische Logik :D
Gruß
|
|
| |
Beitragsbewertung:
|
MibsTek
Siedler
4 Beiträge
|
RE: Schnittstellenwandler, 22 Feb. 2024 11:19
|
Hey,
(Translated through Google)
Sie möchten also auch einen sogenannten IBIS-Sniffer erstellen? Sie müssen bedenken, dass die slave-einheiten die Schnittstellenleitungen nicht einschalten.
Um es klar auszudrücken: IBIS-Master steht für die aufrechterhaltung eines hohen 24-V pegels sowohl in den SD als auch in den ED. Displays verfügen dagegen lediglich über optokoppler. Um über ED eine Antwort an den Master zu senden, ändert das display seinen pegel, indem es es über einen optokoppler durchlässt oder blockiert.
Um einen Sniffer zu bauen, benötigen sie mindestens 2 optokoppler (für SD und ED), wenn Sie nicht nur sehen möchten, was die Master-Einheit sendet. Und sie benötigen dafür auch einen logik-IC. Schauen Sie sich einmal die Anzeigeplatine an, um zu sehen, wie dieses Teil dort hergestellt wird.
Ich möchte dieses ding auch für mich selbst bauen, aber das Erstellen von Schaltplänen ist für mich immer noch etwas zu schwierig.
Beste grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Schnittstellenwandler, 22 Feb. 2024 16:49
|
Um einen Sniffer zu bauen, benötigen sie mindestens 2 optokoppler (für SD und ED), wenn Sie nicht nur sehen möchten, was die Master-Einheit sendet. Und sie benötigen dafür auch einen logik-IC. Schauen Sie sich einmal die Anzeigeplatine an, um zu sehen, wie dieses Teil dort hergestellt wird
Bei diesem Schaltplan sind 2x 6N135 Optokopplern für jeweils Senden und Empfangen eingezeichnet.
OK1 fürs "Senden" und OK2 fürs "Empfangen".
Als Logik IC dient der 74LS240N (IC4) und der MAX232 (IC3).
|
|
| |
