RE: Schnittstellenwandler, 28 Jul. 2015 11:42
|
cybox:
Diese Schaltung wurde zum Testen aufgebaut, einen Link auf den Schaltplan gibt es weiter unten. Sie entspricht im Wesentlichen der Schaltung von Marcel,
in einer kompakteren Version. Die Platine war nicht optimal, Leiterbahnen zu dünn, die Buchse muß unbedingt extern angebracht werden, sonst bricht man sie von der Platine.
Zur Funktion kann man sagen das die Schaltung gut funktioniert, sie ist aber 1:1 nicht für den echten Einsatz im Fahrzeug geeignet. So ist sie teilweise nicht Kurzschlußfest.
Einige der Bauteile könnten noch verändert / neu dimensioniert werden. Dafür gibt es eine galvanische Trennung über Optokoppler, so das die 24Volt nicht so ohne weiteres in Richtung PC gehen.
(Schaltplan)
Bis denne,
Stephan
DIESE SCHALTUNG war die Lösung aller meiner Probleme. Zuerst habe ich zum Empfang einen Abschwächer mit Z-Diode verwendet....klappt bei 1200 Baud gut, bei höheren Datenraten aber versagt diese Schaltung und verzerrt total das Signal. Daher funktionierte auch die Buse Programmiersoftware nicht, da zum programmieren eine höhere Datenrate benutzt wird.
Nun habe ich diese Schaltung aufgebaut (Empfangsteil) jedoch nur den vordersten Teil, Damit habe ich 21V high und 11V low. dahinter einen Spannungsteiler 5:3 so das es nun 4,8V high und 2,3V low sind. das hat mich auch nicht zufrieden gestellt und ich habe noch eine Triggerschaltung 4,5V dranne gesetzt, bei der Spannungen unter 4,2V nicht durchgelassen werden.... nun sind es 4,8V high und 0V low......ganz sauber!
Und wie durch ein Wunder mag nun auch die Buse Software mit der Anzeige reden....Habe schon meinen ersten Bilder in die Anzeige transferiert!
demnächst werde ich noch Optokoppler nachrüsten um eine galvanische Trennung zu haben und eventuell die Schaltung kurzschlussfest und verpolsicher zu machen.
Vielen Dank!
|
|
| |
Beitragsbewertung:
|
Julian2056
Bürger
63 Beiträge
|
RE: Schnittstellenwandler, 31 Mar. 2016 02:06
|
Hey,
Ich habe mir einen Schnittstellenwandler gebaut (den aus dem ersten post ohne Rückmeldung) Ich besitzte ein HPW MAS1 und mehrere Brosen Anzeigen sowie eine Apricot Innenanzeige. Mein Problem: Ich habe mir das IBIS Utility von Cybox herruntergeladen und es geöffnet. habe natürlich vorher den Schnittstellenwander Geöffnet. Ich habe also etwas eingegeben, es blinkte am schnittstellenwandler, dennoch die Anzeige, die tat nix. Genau das selbe bei der Innenanzeige die hat auch nix gemacht...
bitte um hilfe.
MfG Julian
|
|
| |
Beitragsbewertung:
|
Grzegory
Adeliger
255 Beiträge
|
RE: Schnittstellenwandler, 07 Apr. 2016 17:22
|
Hello
Here is my RS232 interface - Wagenbus
That I was able to upload the data to display the company BUSE, without the need for driver BUSE
[IMG] [/IMG]
[IMG] [/IMG]
Geändert von Grzegory am 7.Apr.2016 17:25
|
|
| |
Beitragsbewertung:
|
Solaris2001
Siedler
24 Beiträge
|
RE: Schnittstellenwandler, 01 May. 2016 12:18
|
What about voltage in IBIS-Wagenbus installation in bus? The voltage supply IBIS-driver?
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 08 May. 2016 16:45
|
Mal eine einfache Sendestufe, die im Wesentlichen der im erstem Beitrag von Marcel entspricht, jedoch mit galvanischer Trennung zum PC.
Die linke Buchse (X1) ist der SUB-D Anschluss zum PC.
Funktioniert an jeder "echten" RS232 Schnittstelle und auch mit USB>RS232 Wandlern.
Edit: Hab mal ein Warenkorb bei Reichelt angelegt
secure.reichelt.de/index.html?&ACTION=20&AWKID=1210521&PROVID=2084
Im Warenkorb ist ein 9pol SUB-D Verlängerungskabel. Das Kabel einfach durchschneiden und die Buchsenseite für den Anschluss an den PC benutzen. z.Zt. kosten die Teile unter 5, Versand 5,60 kommt noch hinzu.
Geändert von Brose-Matrix am 8.May.2016 18:27
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 29 Jul. 2016 19:51
|
Hallo zusammen,
hat jemand den aktuellen Schaltplan zu dem Wandler mit galv. Trennung?
Den einzigen Plan den ich finden konnte ist leider fehlerhaft :(
Geändert von Alf87 am 29.Jul.2016 19:52
|
|
| |
Beitragsbewertung:
|
xd19@o2.pl
Siedler
49 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 01:57
|
This - http://i.imgur.com/f2dvOGE.png - is working for me with the exception that the "master" jumper is pulled to 24V, not 21V (I needed to make a fix on the board to make it work). An other little problem - I had to invert TX signal on FTDI, so it may be a better option to invert the input on the transoptor,
This - http://i.imgur.com/z7yNDPp.png - is able to receive input from master, I‘m not sure if it is the right circuit to receive from IBIS slave.
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 08:11
|
Den einzigen Plan den ich finden konnte ist leider fehlerhaft :(
Da wirst du wohl nicht richtig abgeguckt haben ;-)
Cybox wird bestimmt keinen Plan veröffentlicht haben, der nicht funktioniert.
Es gab bestimmt viele hier, die den nachgebaut haben und bei denen die Schaltung funktioniert.
Vielleicht solltest du mal dein Problem schildern? Möglicherweise kann dir ja geholfen werden?
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 09:49
|
Die Spannungsversorgung für die IC‘s fehlen und die Elko am MAX232 sind verpolt, sowie D1 und D2 ergeben keinen sinn. Ich hab das ganze mal versucht in Eagle zu übertragen und ein Layout zu erstellen aber es gibt Verbindugen die kreuzen und wenn ich die Fotos dazu sehe, muss es ohne Brücken sein.
Brose-Matrix:
[QUOTE]Den einzigen Plan den ich finden konnte ist leider fehlerhaft :(
Da wirst du wohl nicht richtig abgeguckt haben ;-)
Cybox wird bestimmt keinen Plan veröffentlicht haben, der nicht funktioniert.
Es gab bestimmt viele hier, die den nachgebaut haben und bei denen die Schaltung funktioniert.
Vielleicht solltest du mal dein Problem schildern? Möglicherweise kann dir ja geholfen werden?
[/QUOTE]
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 14:34
|
Zugegeben, hab mir den Plan nie genau angeschaut oder nachgebaut.
Da bist du doch aber auf einem guten Weg ;-)
Stimmt, dass C4 und C5 verpolt sind.
Die Versorgungsanschlüsse der ICs sind nicht dargestellt, ebenso direkte Abblockkondensatoren - finde ich aber nicht weiter schlimm.
D1 und D2 sollten sicher den Ausgang des TDA vor Induktiven Spannungsspitzen schützen und müssten daher anders beschaltet werden (nach Plus und GND, siehe Datenblatt). Trotzdem werden die Dioden keinen negativen Einfluss auf die Funktionstüchtigkeit haben. Vielleicht hat der Erbauer auch einen anderen Zweck mit den Dioden verfolgt? Ganz sinnlos erscheinen sie mir nicht, nämlich wenn der TDA anfängt zu schwingen. D3 würde ich direkt zwischen WBSD und WBSM klemmen.
Auf die Dimensionierung der Bauteile hatte Cybox schon hingewiesen, da lässt sich sicher was ändern.
Was meinst du mit "Verbindungen, die sich kreuzen"? Kurzschlüsse kann ich keine erkennen.
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 17:30
|
Ja beim Routen bleiben Verbindungen die kreuzen. Hab mit nem bekannten gesprochen, der war sich sicher ein Layout gehabt zu haben. Aber er findet leider auch nur den Plan. Wir wollten zusammen den Wandler nachbauen und die ein oder andere Anzeige ans laufen bringen
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 17:43
|
Wenn beim Routen sich was kreuzt, kann es ja nur an falschen Verbindungen im "nachgezeichneten" Plan liegen. Den Autorouter würde ich auch nicht benutzen. Die paar Verbindungen sind doch schnell von Hand geroutet.. Den ERC hattet ihr ja sicher durchlaufen lassen?
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 30 Jul. 2016 22:13
|
Ne ohne ERC
Bin den Plan mehrmals durchgegangen und hab die kleinen Fehler beseitigt. Hat wohl nicht gereicht
Aber mal ne andere Frage, gibt‘s denn zu der Schaltung ein verwendbares Layout?
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 09:49
|
gibts denn zu der Schaltung ein verwendbares Layout?
Das wird es sicher geben.
Wenn du selbst routest, kannst du das Layout aber viel besser an deine Bedürfnisse anpassen und Änderungen einarbeiten. Ich würde den LS240 komplett raus lassen und die Optokoppler anders beschalten (natürlich Geschmacksache). Die Schaltung lässt sich aber sicher auch ohne große Mühe auf einer Lochrasterplatine aufbauen.
Wenn ich eine Schaltung finde und diese nachbauen möchte, baue ich sie immer erstmal "fliegend" auf, teste sie, ändere sie ggf. und mache dann das Layout. Für solche speziellen Schaltungen muss man sich schon eigene Gedanken machen, was 100% fertiges, was dann auch noch den eigenen Bedürfnissen entspricht, gibt es eben kaum.
|
|
| |
Beitragsbewertung:
|
_stk
Siedler
7 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 12:53
|
Darf ich an der Stelle nochmal den Vorschlag anbringen, die Schaltung gerne auch in mehreren Varianten mal in KiCad zu routen und auf Github zu laden? ;)
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 14:31
|
So wie hier wäre völlig ausreichend
Die Schaltung scheint ja soweit zu funktionieren, nur wird auf der Seite bezüglich des Wandlers auf dieses Forum verwiesen
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 14:42
|
..das ist doch die Platine zum Schaltplan.
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 16:18
|
Denke ich auch, aber wenn ich die so versuche nach zubauen in eagle klappts nicht.
Irgendwo gibts bestimmt das Layout dazu. Weiter vorne in diesem thread würde ja auch welche vorgestellt aber die Bilder sind alle offline
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 31 Jul. 2016 16:30
|
Dann schreib doch einfach mal den Erfinder an..
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 01 Aug. 2016 09:57
|
@_stk
Darf ich an der Stelle nochmal den Vorschlag anbringen, die Schaltung gerne auch in mehreren Varianten mal in KiCad zu routen und auf Github zu laden? ;)
Warum fragst du nicht einfach mal den Ersteller der Schaltung? Vielleicht möchte er das gar nicht? Wenn doch, mach doch einfach mal den Anfang und stell dein Exemplar auf Github. Vielleicht zieht dann ja einer nach.. ;-)
|
|
| |
Beitragsbewertung:
|
cybox
Gelehrter
219 Beiträge
|
RE: Schnittstellenwandler, 01 Aug. 2016 14:01
|
Hallo,
die beschriebene Schaltung wurde NICHT von mir entwickelt oder entworfen. Sie tauchte in der Anfangszeit des IBIS-Forums auf und ist wahrscheinlich
ein Auszug (Teil) einer Hardware eines kommerziellen Herstellers. Daher darf diese auch nicht in der vorgeschlagenen Form veröffentlicht werden.
Stephan
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 01 Aug. 2016 15:01
|
@ Stephan
..klare Aussage, danke
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Schnittstellenwandler, 01 Aug. 2016 17:46
|

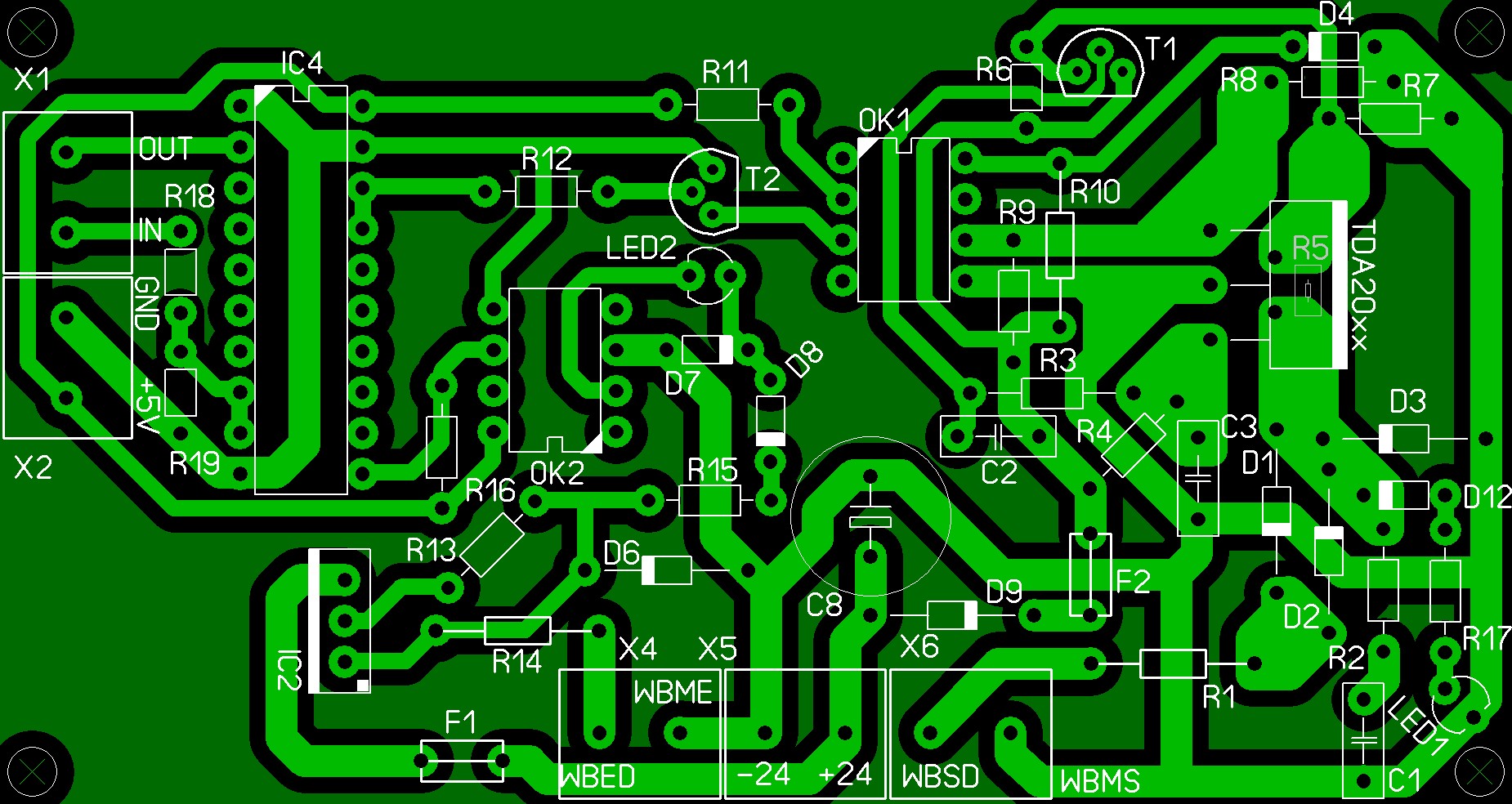

Ich habe vor einiger Zeit basierend auf der oben genannten Schaltung eine Platine entwinkeln lassen...
Diese Platine ist nicht perfekt, aber die funktioniert im echten Betrieb im mehreren Stätten in der Ukraine...
https://github.com/ochykysh/OpenIBIS-Convertors/tree/master/TTL-IBIS
Die Gerber Daten werden später veröffentlicht.
GPL 3.0
View my english website about IBIS devices IBIS-INFO.
|
|
| |
Beitragsbewertung:
|
Alf87
Siedler
10 Beiträge
|
RE: Schnittstellenwandler, 04 Aug. 2016 15:49
|
MagnusMagus:
Ich habe vor einiger Zeit basierend auf der oben genannten Schaltung eine Platine entwinkeln lassen...
Diese Platine ist nicht perfekt, aber die funktioniert im echten Betrieb im mehreren Stätten in der Ukraine...
https://github.com/ochykysh/OpenIBIS-Convertors/tree/master/TTL-IBIS
Die Gerber Daten werden später veröffentlicht.
GPL 3.0
View my english website about IBIS devices IBIS-INFO.
Die PDF, die da noch hochgeladen hast, ist das der zugehörige Schaltplan?
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: Schnittstellenwandler, 07 Aug. 2016 12:41
|
Alf87:
Die PDF, die da noch hochgeladen hast, ist das der zugehörige Schaltplan?
ibis_1.2.1.pdf - Vordruck zum Etzen der Platine.
ibis_1.2.1-TOP.pdf - Ansicht der Platzierung von Bauelementen auf er Platine.
|
|
| |
Beitragsbewertung:
|
|
|
