MAS Testmonitor
Forum - Technische Fragen / Infos

Seite [ 1 ] [ 2 ] > »

Name

Nachricht

cybox

Gelehrter
219 Beiträge

MAS Testmonitor, 29 Sep. 2012 14:15

Hallo,

eine weitere, interessante Serviceeinrichtung des MAS, ein Monitor möchte ich an dieser Stelle vorstellen. Vielen Dank an "Zugbusmodul" für das Know-How.
Man braucht zunächst einen RS232 <-> IBIS Wandler (Koppler) und Zugriff auf die Pins 6 (Monitor-Empfänger) und 17 (Monitor-Sender) des MAS Steckers.

Diese Anschlüsse arbeiten mit IBIS-Signalpegeln, man verbindet sie so mit dem IBIS-Wandler als wolle man ein normales IBIS-Gerät betreiben (Sende- und Empfangsrichtung).
Man kommuniziert mit dem Monitor aber nicht über IBIS-Datensätze, also mit einer IBIS-Software, sondern man verwendet ein normales Terminal (z.b. Putty).

Die seriellen Einstellungen sind: 9600Baud, 8 Datenbits, keine Parität und ein Stopbit (8N1).

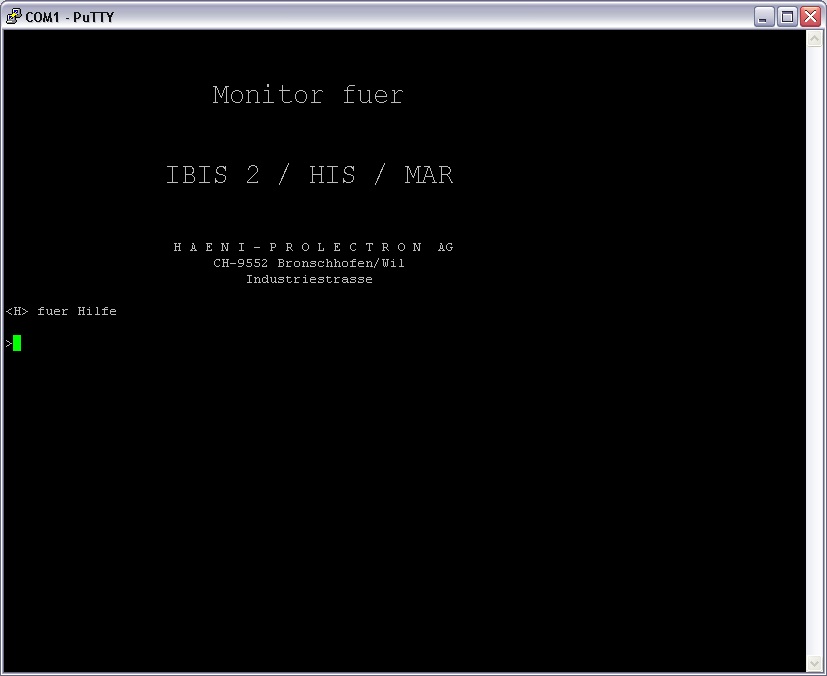

Diese Begrüßung ist nur sichtbar wenn die Verbindung zum Gerät hergestellt wurde bevor Spannung am MAS angelegt ist.

Der Monitor arbeitet in zwei Ausführungen. Eine ziemlich abgespeckte Version mit deutlich weniger Befehlen erscheint,
solange das Gerät im "polling" Modus ist, b.z.w. die Firmware nicht geladen wurde.

Läuft das MAS hingegen bereits normal, so steht folgende Befehlsauswahl zur Verfügung.


                H I L F E   T E S T M O N I T O R   H I S / M R 2
                -------------------------------------------------

BE - Besetztgraderfassung: Daten anzeigen
CM - Gesamtes RAM mit Pattern fuellen: "CM pppp" mit pppp=Pattern, in HEX
DD - Definiert den Type des Displays
DE - Datenerfassung (Statistik)
DI - Dialogliste anzeigen
DT - Daten Transfer Manager
ER - Fehlerliste
F  - Power-Fail-Eintraege anzeigen
FL - Power-Fail-Eintraege loeschen
FZ - Fahrzeugzustand anzeigen
FF - Flash-File-Testfunktionen
FT - FUM Telegramme anzeigen
HS - Haltestellen anzeigen
H  - Hilfsmenue anzeigen
IB - Byte vom I/O-Kanal(0..FFFF) lesen, "IB xxxx [Intervall]"
IC - IFES-Check: Datenversionen und Tabellen anzeigen
IM - ISM-Treiberfunktionen
L  - Log-Eintraege anzeigen
M  - IMX-86 Monitor starten
MM - Memory Map anzeigen
MD - Memory Deviceliste anzeigen
OB - Byte in den I/O-Kanal(0..FFFF) schreiben, "OB xxxx [Intervall]
OR - Ortung (Events/Simulation)
PA - ParameterFeldfunktionen
PM - Paged Memory Manager
R  - Speicher auslesen, "R SEG:OFFSET"
SL - Systemlayer HW und SW Versionen
SP - Schneller Peripheriebus: Telegramme anzeigen
SS - SPB-Simulation: Simulieren von SPB-Slaves
TR - Test: Reset des HIS
TG - Test: Setzt den Status "GELADEN"
TH - Terminal-Info: Info ueber das aktive Terminal (intern, extern etc.)
TP - Testreset mit simuliertem Powerfail
UL - System-Uhrzeit von LOCK lesen
US , System-Uhrzeit setzen( "US  TT.MM*JJ hh:mm:ss"
W  - Speicher veraendern, "W SEG:OFFSET Wert(WORD)"
WT - Wagenbustelegramme anzeigen

Über TG setzt man den Status "geladen", über TR erreicht man einen "ordentlichen" Reset (ohne Datenverlust).

Für alle weiteren Funktionen, welche mehr oder weniger viel Spaß bereiten, gibt es bisher nur wenig zu berichten.

Interessant ist z.B. das Verfolgen von Routen und Anzeigen von Haltestellen (HS).

Funktionen, die Daten im Speicher verändern sollte man pauschal nicht benutzen :)

Bis denne,

Stephan

Geändert von cybox am 13.Oct.2022 17:54

Beitragsbewertung:

Tailsderfuchs

Adeliger
285 Beiträge

RE: MAS Testmonitor, 30 Sep. 2012 01:00

Ich möchte eine kleine mitteilung dazu reinwerfen ^^
Ich habe mir mittels Jumper von PCs die Pinbelegung mal gebrückt wie folgt : *Strom 24 und 25 (Sinn wird gleich erklärt) sind mit einem spezial Jumper angelegt welcher keine kontaktbrücke hat.

Daraufhin hab ich TEIN auf 12 Gelegt mittels PC Jumper (deswegen strom auf 24 und 25)

Dann Monitor Empfänger 6 auf Monitor Sender 17 (Auch PC Jumper)

Aber damit der spuk klappt für die gleich folgende meldung Muss auch bei meinem gerät noch Wagenbus Sender 5 auf Wagenbus Empfänger 18

Dann kommt beim Startup nicht mehr *

Status : .manual reset.
*His3 Master*
Polling UDL now. V3.24

Sondern :

Status: .manual reset.
*His3 Slave*
Await mastertrans. V3.24

Also. würd es mit nem Adapter zum PC theoretisch möglich sein was zu retten?

Beitragsbewertung:

ttdragan

Siedler

RE: MAS Testmonitor, 30 Sep. 2012 12:51

Hallo Stephan,

Die Kommunikation findet dann über einen weiteren COM Port statt? Was ist Putty?

ДОHT ВОPPИ, БИ XЗППИ

Beitragsbewertung:

cybox

Gelehrter
219 Beiträge

RE: MAS Testmonitor, 30 Sep. 2012 13:40

> Die Kommunikation findet dann über einen weiteren COM Port statt? Was ist Putty?

Putty ist eigentlich ein Telnet / SSH-Client (für Verbindungen über das Internet zu anderen Servern). Es kann aber auch ein serielles Terminal sein.

Es stellt dabei eine Verbindung über den COM-Port des PC‘s her, ein zusätzlicher Port ist dafür nicht erforderlich.

Der Anschluß ist nicht anders als sonst mit einem Schnittstellenwandler. Man muß nur die PINs am MAS umklemmen, und das Terminal verwenden (anstelle des IBIS-Utilitys etwa).

Die Verbindungsparameter müssen auf 9600, 8N1 eingestellt werden. Am besten speichert man dann erst die Einstellungen als "default".

Dann klickt man auf "Open". Es gibt auch andere Terminalprogramme, Serialterm, Netterm, Minicom, oder das schlechte Hyperterminal (in Windows enthalten).

Bis denne,

Stephan

Beitragsbewertung:

NORA4833

Moderator
390 Beiträge

RE: MAS Testmonitor, 10 Oct. 2012 11:53

Hallo Stephan,

ich habe das ganzue nun auch einmal an meinem MAS2 ausprobiert. klappt soweit ganz gut. Jedoch habe ich das problem das ich nur auf den Willkommens-bildschirm komme und sonst weiter nichts passiert. Das heißt:

> MAS mit Schnittstellenwandler verbinden
> Putty starten und einstellen
> MAS an Stromversorgung
> Willkommensbildschirm erscheint

Ab hier geht es dann nicht weiter. es scheint so, als würde Putty meine Tastatureingaben nicht verarbeiten. Egal welche Taste gedrückt wird. Es passiert nichts. Auch die Kontroll LED´s an meinem Brose wandler machen nichts.

Hast du oder hat jemand anderes nen Tip, woran es liegen kann?

Lg Mark

Beitragsbewertung:

cybox

Gelehrter
219 Beiträge

RE: MAS Testmonitor, 10 Oct. 2012 13:45

> Ab hier geht es dann nicht weiter. es scheint so, als würde Putty meine Tastatureingaben nicht verarbeiten. Egal welche Taste gedrückt wird. Es passiert nichts.
> Auch die Kontroll LED´s an meinem Brose wandler machen nichts. Hast du oder hat jemand anderes nen Tip, woran es liegen kann?

Also es braucht auf jedenfall beide Datenrichtungen. "Senden" scheint bei dir nicht zu funktionieren.

Bis denne,

Stephan

Beitragsbewertung:

NORA4833

Moderator
390 Beiträge

RE: MAS Testmonitor, 10 Oct. 2012 13:57

Hi Stephan,

Beim einschalten des MAS‘s flackern beide LED Reihen, jeweils bei der sende als auch bei der empfangsrichtung.

Müssten in Putty nicht die tastatureingaben angezeigt werden? In Putty selbst sehe ich nämlich auch keine Eingaben.

Lg Mark

Beitragsbewertung:

cybox

Gelehrter
219 Beiträge

RE: MAS Testmonitor, 10 Oct. 2012 14:23

> Beim einschalten des MASs flackern beide LED Reihen, jeweils bei der sende als auch bei der empfangsrichtung.

Im Übrigen muß das MAS nicht extra neugestartet werden, es reicht auch wenn man die Verbindung einfach so herstellt.

> Müssten in Putty nicht die tastatureingaben angezeigt werden? In Putty selbst sehe ich nämlich auch keine Eingaben.

Nein, wenn die Verbindung nicht da ist bewegt sich in Putty auch nichts, das war hier auch genauso als sich die Sendeleitung gelöst hatte.

Bis denne,

Stephan

Beitragsbewertung:

NORA4833

Moderator
390 Beiträge

RE: MAS Testmonitor, 10 Oct. 2012 19:36

Sooo, der Fehler lag bei mir und war ziemlich banal. Der Schnittstellenwandler darf nicht auf Monitor geschaltet sein. Er muss für einen der Beiden Eingänge geschaltet sein, dann funktionier das ganze auch =)

Das Menü von so einem MAS2 ist nicht so Umfangreich wie das eines MAS3

sehr schön ist die möglichkeit Parameterfelder nun über den PC ändern zu können.

Lg Mark

Beitragsbewertung:

ttdragan

Siedler

RE: MAS Testmonitor, 29 Oct. 2012 13:47

Hier steht etwas von der Abfahrtszeit! Sieht nur komisch aus..

Routen-Header:

Folgelinie: 0 Folgeroute: 2 Folgekurs : 0 Funkbereich: kein [P]
Richtung : 0 Wendezeit : 00.00 Lin-Sonder: 28 Abfahrt : 36:24
Vollstaendig : ja

Routen-Status:

Check Hp-Liste : Ok
Check Baken-Liste : Ok
Anzahl Haltepukte : 23

ДОHT ВОPPИ, БИ XЗППИ

Beitragsbewertung:

Zugbusmodul

Gelehrter
103 Beiträge

RE: MAS Testmonitor, 01 Jan. 2013 23:43

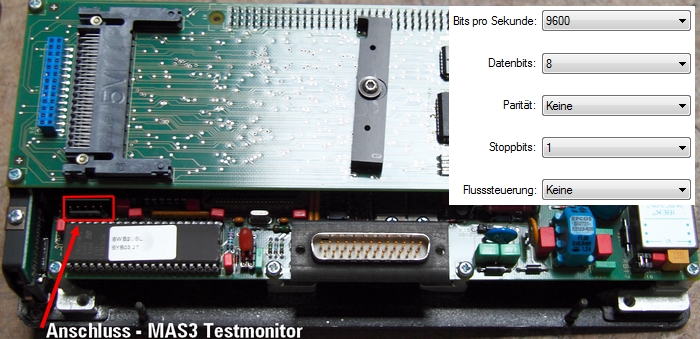

Inzwischen habe ich eine einfachere Variante für euch, um den Testmonitor anzuschließen.

Dafür ist kein Wagenbus-Wandler mehr nötig, allerdings muss man das MAS öffnen.

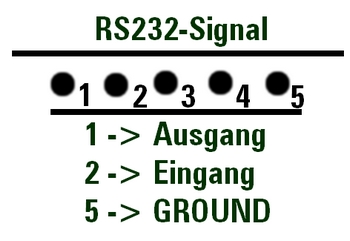

Dazu habe ich euch eine Grafik erstellt, die alle offenen Fragen decken sollte:

Ich werd meinem Kollegen die karte in den nächsten tagen mitgeben.

Beitragsbewertung:

Bei ForumRomanum, im Forum suchen nach MAS Testmonitor
